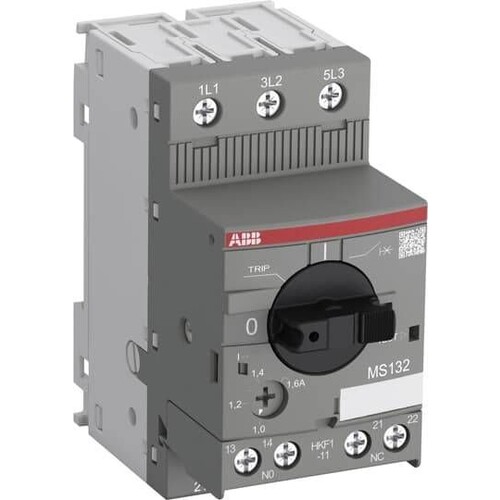

1SAM350005R1010 ABB Motorschutzsch. MS132-10-HKF1-11

31706424
4479662
1 Stk
4013614404504
4013614409158
DE
85362010
ABB
1SAM350005R1010
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS132-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als Self protected combination motor cotroller erweitert den Einsatzbereich in Nordamerika.
Anmerkungen zur LIMMERT-KI

Der ABB Motorschutzschalter MS132-10-HKF1-11 ist ein hochentwickeltes Gerät, das sowohl thermischen als auch elektromagnetischen Schutz für Motoren bis zu 15 kW bietet. Mit einer kompakten Bauform von nur 45 mm Breite ermöglicht dieser Schalter eine platzsparende Installation in Schaltschränken. Er verfügt über eine integrierte Hilfsschaltung und ist für drei Phasen ausgelegt. Der thermomagnetische Auslöser sorgt für eine zuverlässige Überlast- und Kurzschlusssicherung. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und einem Kurzschlussausschaltvermögen von 100 kA ist der MS132-10-HKF1-11 ideal für anspruchsvolle industrielle Anwendungen. Die Schutzart IP20 gewährleistet den sicheren Betrieb in geschützten Umgebungen. Der Schalter ist einfach zu bedienen und kann durch einen Vorhängeschloss in der 0-Position verriegelt werden, um unbefugte Änderungen zu verhindern.

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 10 A
Bemessungsdauerstrom Iu: 10 A
Bemessungsbetriebsspannung: 250/690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Modulbreite: 45 mm
Kurzschlussausschaltvermögen: 100 kA
Max. Motorleistung: 15 kW (400 V)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Polzahl: 3
    Überlastauslöser Stromeinstellung: 10|6.3 A
    Bemessungsdauerstrom Iu: 10 A
    Bemessungsbetriebsspannung: 250|690 V
    Gerätebauart: Komplettgerät im Gehäuse
    Schutzart (IP): IP20
    Auslösetechnik: thermomagnetisch
    Mit integriertem Hilfsschalter: Ja
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 150|150 A
    Phasenausfallempfindlich: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA
    Breite: 45 mm
    Tiefe: 86.75 mm
    Höhe: 90 mm
    Ausführung des Betätigungselements: Drehknopf
    Mit thermischem Überlastschutz: Ja
