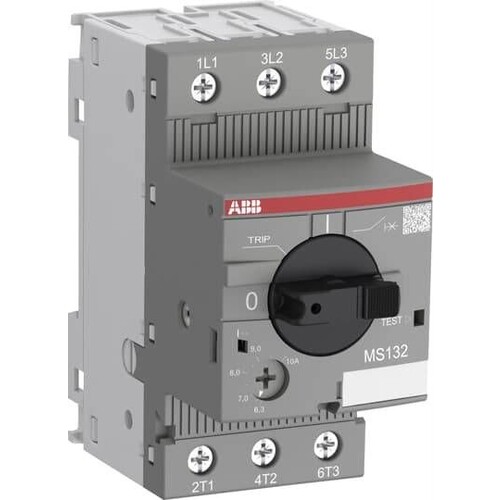

1SAM350000R1007 STOTZ Motorschutzschalter MS132-2,5

21580476
4479599
1 Stk
4013614400070
4013614408977
DE
85362010
ABB
MS132-2,5 Motorschut
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als Self protected combination motor cotroller erweitert den Einsatzbereich in Nordamerika.
Anmerkungen zur LIMMERT-KI

Der Motorschutzschalter MS132-2,5 von STOTZ bietet zuverlässigen Schutz für Motoren bis zu 15 kW. Mit einer einstellbaren Überlastungsschutzfunktion im Bereich von 1,6 bis 2,5 A und einer Auslöseklasse von 10 schützt er effektiv gegen Überlast, Kurzschluss und Phasenausfälle. Das Gerät ist für einen Temperaturbereich von -25 bis +60 °C geeignet und hat eine Bemessungsbetriebsspannung von 250/690 V. Mit einer kompakten Bauweise von nur 45 mm Breite und der Schutzart IP20 ist der MS132 ideal für den Schaltschrank- und Türeinbau geeignet. Die thermomagnetische Auslösetechnik sorgt für eine schnelle Reaktion bei Störungen, während die klare Schaltstellungsanzeige eine einfache Bedienung ermöglicht. Der Drehgriff kann zur Sicherheit verriegelt werden, was zusätzliche Sicherheit bietet.

Produktinfos

Überlastungsschutz: Auslöseklasse 10
Phasenausfallempfindlichkeit: Ja
Temperaturbereich: -25 bis +60 °C
Motorstrom einstellbar: 1,60 bis 2,50 A
Bemessungsbetriebsspannung: 250/690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Anzahl der Pole: 3
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 1.6|2.5 A
Bemessungsdauerstrom Iu: 2.5 A
Bemessungsbetriebsspannung: 250|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 0.75 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 31.3|31.3 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA
Breite: 45 mm
Tiefe: 86.75 mm
Höhe: 90 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
