1SAM250005R1007 STOTZ Motorschutzsch. MS116-2,5+HKF1-11

21563186
5397757
1 Stk
4013614394775
4013614408823
DE
85362010
ABB
MS116-2,5+HKF1-11, 1
beantwortete(n) Fragen weitere Varianten

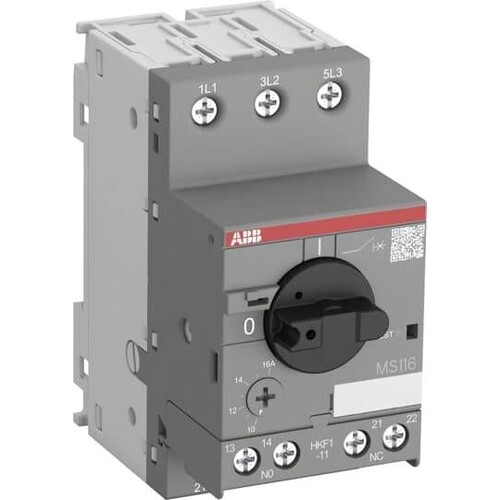

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS116-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm2 bzw 35 mm2 erlauben die gemeinsame Einspeisung mehrere Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der STOTZ Motorschutzschalter MS116-2,5+HKF1-11 bietet zuverlässigen Schutz für Elektromotoren bis zu 15 kW (400 V) und ist für eine Modulbreite von nur 45 mm konzipiert. Mit einem Bemessungsdauerstrom von 2,5 A und einer maximalen Betriebsspannung von 690 V stellt dieser thermomagnetische Schalter sicher, dass Motoren vor Überlast und Kurzschluss geschützt sind. Die integrierte Hilfsschalterfunktion ermöglicht eine einfache Erweiterung, während die IP20 Schutzart für den Einsatz in geschützten Umgebungen sorgt. Der Schalter ist ideal für industrielle Anwendungen und bietet eine kompakte, wirtschaftliche Lösung für den Motorschutz.

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 1,6 - 2,5 A
Bemessungsdauerstrom Iu: 2,5 A
Bemessungsbetriebsspannung: 690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 1.6|2.5 A
Bemessungsdauerstrom Iu: 2.5 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Ja
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 0.75 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 31.3|31.3 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 75 kA
Breite: 45 mm
Tiefe: 85.6 mm
Höhe: 90 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
