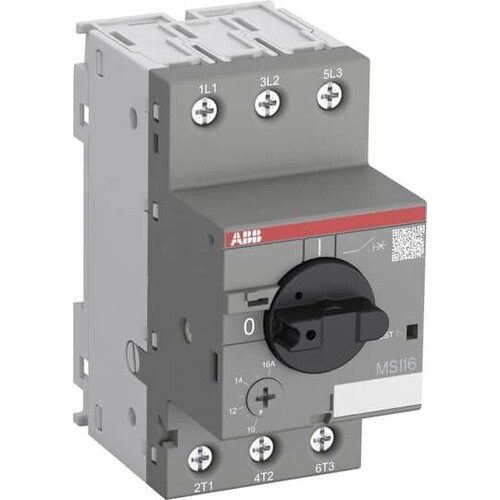

1SAM250000R1010 ABB MS116-10 Motorschutz schalter 6,3-10A

20197975
1421009
1 Stk
4013614320330
4013614408700
DE
85362010
ABB
MS116-10 Motorschutz
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB MS116-10 Motorschutzschalter bietet zuverlässigen Schutz für Motoren im Bereich von 6,3 bis 10 A. Mit einer hohen Bemessungsbetriebsspannung von bis zu 690 V und einer Schutzart von IP20 ist er ideal für industrielle Anwendungen geeignet. Der thermomagnetische Auslöser sorgt für schnellen Schutz gegen Überlast und Kurzschluss, während die Temperaturkompensation von -25 bis +55 °C eine vielseitige Nutzung ermöglicht. Das kompakte Design im Gehäuse und die einfache Bedienung über einen Drehgriff machen ihn zu einer praktischen Wahl für die Steuerung von Motoren. Der MS116-10 ist für den Einsatz in dreiphasigen Anwendungen konzipiert und bietet eine klare Schaltstellungsanzeige für eine einfache Handhabung.

Produktinfos

Einstellbereich Überlastschutz: 6,3 ... 10 A
Auslöseklasse: 10 A
Bemessungsbetriebsspannung: 690 V
Schutzart (IP): IP20
Polzahl: 3
Temperaturbereich: -25 ... +55 °C
Gerätebauart: Komplettgerät im Gehäuse
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 10|6.3 A
Bemessungsdauerstrom Iu: 10 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 150|150 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA
Breite: 45 mm
Tiefe: 85.6 mm
Höhe: 90 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
