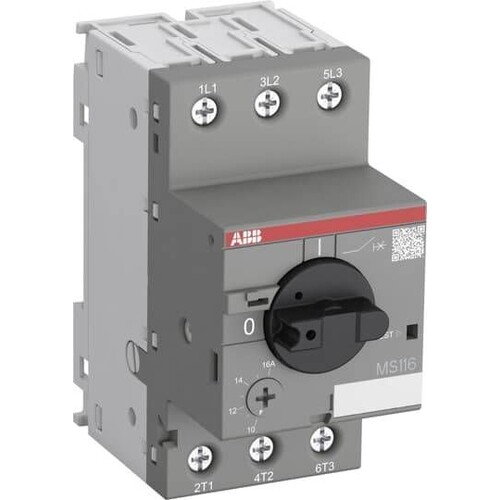

1SAM250000R1009 ABB Motorschutzschalter MS116-6,3

20223441
1421008
1 Stk
4013614320323
4013614408694
DE
85362010
ABB
1SAM250000R1009
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB Motorschutzschalter MS116-6,3 ist ein hochentwickeltes Gerät für den Schutz von Elektromotoren bis zu 6,3 A. Mit einer Bemessungsbetriebsspannung von 690 V und einer Überlastauslöser Stromeinstellung von 4 bis 6,3 A bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Das Gerät ist für den Einsatz in drei- und einphasigen Anwendungen geeignet und verfügt über eine thermomagnetische Auslösetechnik sowie eine klare Schaltstellungsanzeige. Die Temperaturkompensation von -25 bis +55 °C gewährleistet eine stabile Leistung unter verschiedenen Umgebungsbedingungen. Mit einer Schutzart von IP20 ist der Schalter für den Einsatz in geschützten Umgebungen konzipiert. Der MS116-6,3 ist eine ideale Wahl für industrielle Anwendungen, bei denen Sicherheit und Zuverlässigkeit von größter Bedeutung sind.

Produktinfos

Überlastauslöser Stromeinstellung: 4 ... 6,3 A
Bemessungsdauerstrom Iu: 6,3 A
Bemessungsbetriebsspannung: 690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Polzahl: 3
Temperaturkompensation: -25 ... +55 °C
Einstellbare Stromstärke: Ja
Phasenausfallempfindlichkeit: Ja
Trennfunktion: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 4|6.3 A
Bemessungsdauerstrom Iu: 6.3 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 2.2 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 78.8|78.8 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA
Breite: 45 mm
Tiefe: 85.6 mm
Höhe: 90 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
