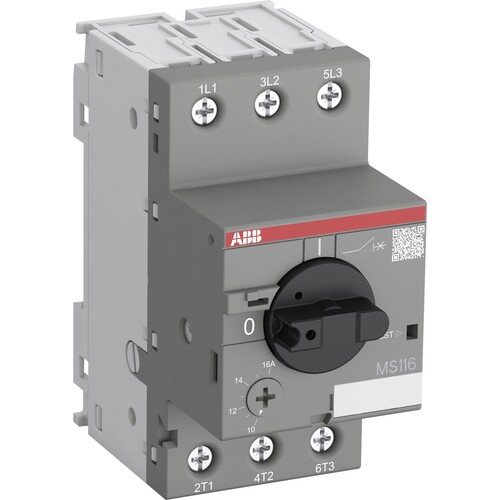

1SAM250000R1008 ABB Motorschutzschalter MS116-4

20128486
1421007
1 Stk
4013614320316
4013614408687
DE
85362010
ABB
MS116-4 Motorschutzs
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB Motorschutzschalter MS116-4 bietet zuverlässigen Schutz für Motoren bis zu 4 A. Mit einer Bemessungsbetriebsspannung von bis zu 690 V AC und einer thermomagnetischen Auslösetechnik schützt er vor Überlast und Kurzschluss. Der Schalter ist für ein- und dreiphasige Anwendungen geeignet und bietet eine klare Schaltstellungsanzeige. Dank seines temperaturkompensierten Designs funktioniert er zuverlässig in einem Temperaturbereich von -25 bis +55 °C. Die Schutzart IP20 stellt sicher, dass das Gerät in geschützten Umgebungen eingesetzt werden kann. Der MS116-4 ist eine kompakte und wirtschaftliche Lösung für den Motorschutz und eignet sich ideal für industrielle Anwendungen.

Produktinfos

Überlastauslöser Stromeinstellung: 2.5 - 4 A
Bemessungsdauerstrom Iu: 4 A
Bemessungsbetriebsspannung: 690 V AC
Polzahl: 3
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Temperaturbereich: -25 … +55 °C
Einstellbare Stromstärke: Ja
Geeignet für ein- und dreiphasige Anwendungen: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 4|2.5 A
Bemessungsdauerstrom Iu: 4 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 1.5 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 50|50 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 75 kA
Breite: 45 mm
Tiefe: 85.6 mm
Höhe: 90 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
