1SAM250000R1007 ABB MS116 1,6-2,5A Motorschutzschalter

20116432
1421006
1 Stk
4013614320309
4013614408670
DE
85362010
ABB
MS116-2,5 Motorschut
beantwortete(n) Fragen weitere Varianten

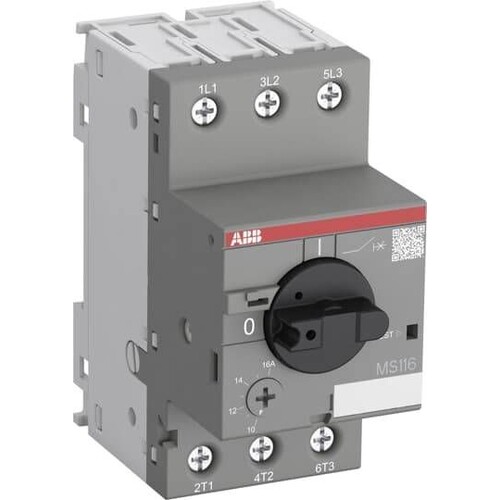

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB MS116 Motorschutzschalter ist eine kompakte und wirtschaftliche Lösung für den Schutz von Motoren bis zu 15 kW (400 V). Mit einem einstellbaren Überlastschutz von 1,6 bis 2,5 A und einer Überlastauslösestufe von 10A bietet dieser Schalter zuverlässigen Schutz gegen Überlastungen und Kurzschlüsse. Die Temperaturkompensation von -25 bis +55 °C gewährleistet eine stabile Leistung unter verschiedenen Umgebungsbedingungen. Der Schalter ist für drei- und einphasige Anwendungen geeignet und bietet eine Schutzart von IP20. Dank der klaren Schaltstellungsanzeige und der manuellen Bedienung ist der MS116 einfach zu bedienen und zu installieren, was ihn zur idealen Wahl für industrielle Anwendungen macht.

Produktinfos

Überlastschutz: Auslösestufe 10A
Temperaturkompensation: -25 … +55 °C
Einstellbereich Überlastschutz: 1.6 - 2.5 A
Geeignet für: Drei- und einphasige Anwendungen
Schutzart (IP): IP20
Anzahl der Pole: 3
Bemessungsbetriebsspannung: 690 V AC
Betriebsart: Manuelle Bedienung
Betriebsfrequenz: 50/60 Hz
Mechanische Lebensdauer: 100000 Betätigungen
Einstellbare Stromstärke: Ja
Schaltstellung: ON/OFF
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 1.6|2.5 A
Bemessungsdauerstrom Iu: 2.5 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 0.75 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 31.3|31.3 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 75 kA
Breite: 45 mm
Tiefe: 85.6 mm
Höhe: 90 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
