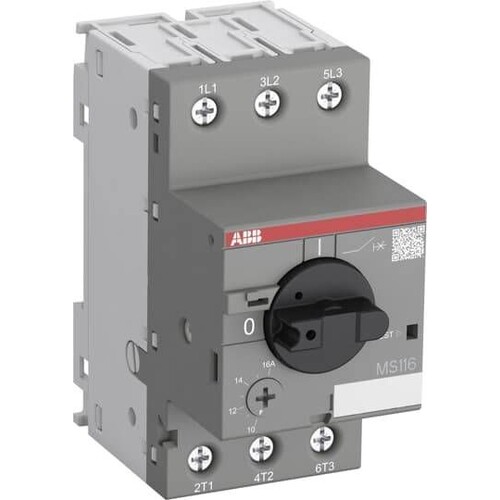

1SAM250000R1006 ABB Motorschutzschalter MS116-1,6

20223420
1421005
1 Stk
4013614320293
4013614408663
DE
85362010
ABB
1SAM250000R1006
beantwortete(n) Fragen weitere Varianten
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Der ABB Motorschutzschalter MS116-1,6 bietet zuverlässigen Schutz für Elektromotoren in industriellen Anwendungen. Mit einem einstellbaren Überlastschutzbereich von 1,0 bis 1,6 A und einer Bemessungsbetriebsspannung von bis zu 690 V AC ist dieser Schalter ideal für sowohl einphasige als auch dreiphasige Anwendungen. Die thermomagnetische Auslösetechnik gewährleistet eine schnelle Reaktion auf Überlast- und Kurzschlussbedingungen. Zudem bietet der MS116-1,6 eine klare Schaltstellungsanzeige und ist für den Betrieb in einem Temperaturbereich von -25 bis +55 °C ausgelegt. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen konzipiert, was ihn zu einer robusten Lösung für den Motorschutz macht.

Produktinfos

Überlastauslöser Stromeinstellung: 1,0 ... 1,6 A
Bemessungsdauerstrom Iu: 1,6 A
Bemessungsbetriebsspannung: 690 V AC
Polzahl: 3
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Temperaturbereich: -25 ... +55 °C
Phase Sensitivität: Ja
Trennfunktion: Ja
Einstellbare Überlastschutz-Strom: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 3
Überlastauslöser Stromeinstellung: 1|1.6 A
Bemessungsdauerstrom Iu: 1.6 A
Bemessungsbetriebsspannung: 690|690 V
Gerätebauart: Komplettgerät im Gehäuse
Schutzart (IP): IP20
Auslösetechnik: thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Weitere Details
Bemessungsbetriebsleistung bei AC-3, 400 V: 0.55 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 20|20 A
Phasenausfallempfindlich: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA
Breite: 45 mm
Tiefe: 85.6 mm
Höhe: 90 mm
Ausführung des Betätigungselements: Drehknopf
Mit thermischem Überlastschutz: Ja
