VCDN12 Schneider E. Hauptschalter 3pol. 12A MINI VARIO NOT-AUS/HS 60x60mm

20675599
2451124
1 Stk
3389110759877
43389110759875
CZ
8536508000
Lasttrennschalter Eine Reihe von Sicherheitssteuerungsprodukten, die einfach zu bedienen und einzurichten sind, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren.
Anmerkungen zur LIMMERT-KI

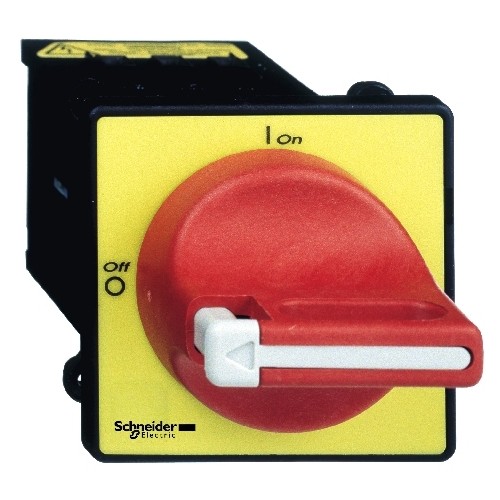

Der TeSys Mini-VARIO Hauptschalter VCDN von Schneider Electric ist ein zuverlässiger und kompakter 3-poliger Not-Aus-Schalter mit einem Nennstrom von 12 A. Mit einer IP65 Schutzart ist er ideal für den Einsatz in anspruchsvollen Umgebungen. Der Schalter kann sowohl in AC- als auch in DC-Netzen betrieben werden und bietet eine hohe Betriebsspannung von bis zu 690 V. Der rote Drehgriff ermöglicht eine einfache Bedienung und kann mit bis zu drei Vorhängeschlössern gesichert werden, was zusätzliche Sicherheit bietet. Mit einer mechanischen Haltbarkeit von 50.000 Zyklen und einer elektrischen Haltbarkeit von 30.000 Zyklen ist dieser Schalter für den langfristigen Einsatz ausgelegt. Die kompakten Abmessungen von 60 x 60 mm machen ihn zur perfekten Wahl für platzsparende Anwendungen.

Produktinfos

Gerätetyp: Hauptschalter
Nennstrom: 12 A
Polzahl: 3
Schutzart (IP): IP65
Betriebsart: AC/DC
Bedienung: Drehgriff
Drehgrifffarbe: Rot
Drehgriff-Padlock: Ja (1-3 Vorhängeschlösser)
Betriebsspannung: 690 V AC 50/60 Hz
Impulsfestigkeit: 6 kV
Mechanische Haltbarkeit: 50000 Zyklen
Elektrische Haltbarkeit: 30000 Zyklen DC-1...5, 50000 Zyklen AC-21
Temperaturbereich: -20…50 °C
Abmessungen: 60 x 60 mm
Gewicht: 0,177 kg
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 12 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP65
    Gerätebauart: Einbaugerät Festeinbautechnik
    Ausführung als Wartungs-/Reparaturschalter: Nein
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Ja
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 4 kW
    Bedingter Bemessungskurzschlussstrom Iq: 6 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Ja
    Geeignet für Verteilereinbau: 0|690
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: kurzer Drehgriff
    Verriegelbar: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsbetriebsspannung: 690|690 V
    Bemessungskurzzeitstromfestigkeit Icw: 0.14 kA
    Farbe des Betätigungselements: rot
    Bemessungsdauerstrom bei AC-21, 400 V: 12 A
    Ausführung als Wendeschalter: Nein
    Breite: 60
    Höhe: 60
    Tiefe: 123.5
    Breite in Teilungseinheiten: 0
    Anzahl der Schalter: 1
    Mit vormontierter Verkabelung: Nein
