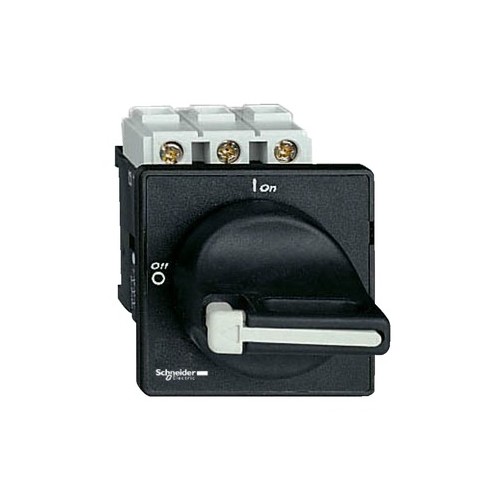

VBF01 Schneider E. HAUPTSCH.60X60, 20A 4-LOCH-FIX.IP40

23160592
4886827
1 Stk
3389110201000
43389110201008
CZ
8536508090
Hauptschalter, 3P, 690V, 16A, Im Gehäuse. Baugroesse_A 20 A, Befestigung 4 Schrauben, Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Für Befestigung in der Schaltschranktür. Schwarzer Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm. (Lieferung ohne Vorhängeschlösser) Schalterstellung O I, Frontschild schwarz. Vierlochbefestigung.
Anmerkungen zur LIMMERT-KI

Der VBF01 von Schneider Electric ist ein hochleistungsfähiger Lastschalter, der für den Einsatz in anspruchsvollen Anwendungen konzipiert wurde. Mit einer Nennstromstärke von 20 A und einer Nennspannung von bis zu 690 V AC ist dieser 3-polige Schalter ideal für die Verwendung in industriellen Umgebungen. Die kompakte Baugröße von 60 x 60 mm und die IP65 Schutzart gewährleisten eine robuste Leistung, selbst unter extremen Bedingungen. Der Schalter ist einfach mit 4 Schrauben zu montieren und bietet eine hohe mechanische Haltbarkeit von bis zu 100.000 Zyklen. Zudem ist der VBF01 für Temperaturen von -20 bis 50 °C geeignet und erfüllt die IEC 60947-3 Normen. Vertrauen Sie auf die Qualität und Zuverlässigkeit von Schneider Electric für Ihre elektrischen Anwendungen.

Produktinfos

Gerätetyp: Lastschalter
Anzahl der Pole: 3
Nennstrom: 20 A
Nennspannung: 690 V AC 50/60 Hz
Nennbetriebsleistung bei AC-3, 400 V: 4 kW
Schutzart (IP): IP65
Montagemethode: 4 Schrauben
Baugröße: 60 x 60 mm
Höhe: 74 mm
Breite: 60 mm
Gewicht: 0,25 kg
Betriebstemperatur: −20…50 °C
Mechanische Haltbarkeit: 100000 Zyklen
Elektrische Haltbarkeit: 100000 Zyklen AC-21
Einschaltvermögen (I Rms): 200 A bei 400 V AC-21A
Abschaltvermögen: 200 A bei 400 V AC-21A
Isolationsfähigkeit: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 20 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: IP65
Gerätebauart: Einbaugerät Festeinbautechnik
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 5.5 kW
Bedingter Bemessungskurzschlussstrom Iq: 10 kA
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Nein
Geeignet für Frontbefestigung 4-Loch: Ja
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: 0|690
Geeignet für Zwischenbau: Nein
Ausführung des Betätigungselements: kurzer Drehgriff
Verriegelbar: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsspannung: 690|690 V
Bemessungskurzzeitstromfestigkeit Icw: 0.3 kA
Farbe des Betätigungselements: schwarz
Bemessungsdauerstrom bei AC-21, 400 V: 20 A
Ausführung als Wendeschalter: Nein
Breite: 60
Höhe: 74
Tiefe: 109
Breite in Teilungseinheiten: 1
Anzahl der Schalter: 1
Mit vormontierter Verkabelung: Nein
