VBDN12 Schneider E. MINI VARIO HS 60X60MM 12A 1-LOCH

27915056
5318124
1 Stk
3389110759853
43389110759851
CZ
8536508000

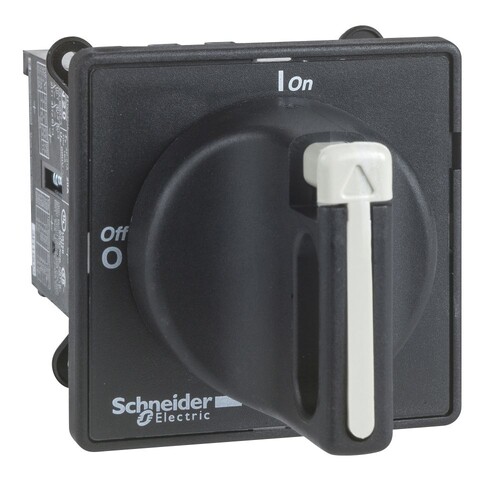

VBDN12 ist ein 3-poliger TeSys Vario-Lasttrennschalter für die Hauptschaltung in Motoranwendungen 4kW@400V AC-23. Er besteht aus einem VZ12 Vario-Schalterkörper und einem abschließbaren schwarz/grauen Antrieb, der mit einer einzigen Befestigung an der Tür montiert werden kann. Es gewährleistet einen IP65-Schutz für die Montage. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).
Anmerkungen zur LIMMERT-KI

Der VBDN12 von Schneider Electric ist ein kompakter 3-poliger Schalttrennschalter der TeSys Mini-VARIO Reihe, der für eine Nennstromstärke von 12 A ausgelegt ist. Mit einer Nennspannung von bis zu 690 V AC und einer IP65 Schutzart ist er ideal für den Einsatz in anspruchsvollen Umgebungen. Der Schalter kann direkt auf der Tür montiert werden und verfügt über einen schwarzen Drehgriff, der mit bis zu drei Vorhängeschlössern gesichert werden kann. Die mechanische Haltbarkeit von 50000 Zyklen und die elektrische Haltbarkeit von 30000 Zyklen DC-1...5 machen ihn zu einer zuverlässigen Wahl für Motoranwendungen. Er erfüllt mehrere internationale Standards und ist somit für den globalen Einsatz geeignet.

Produktinfos

Gerätetyp: Schalttrennschalter
Polzahl: 3
Nennstrom: 12 A
Nennspannung: 690 V AC 50/60 Hz
Schutzart (IP): IP65
Betriebsart: AC/DC
Handbetätigung: Drehgriff
Drehgriffmontage: Direkt
Handgrifffarbe: Schwarz
Markierung: 0 - 1
Befestigungsart: Loch 22,5 mm für Griff
Betriebstemperatur: -20…50 °C
Höhe: 60 mm
Breite: 60 mm
Gewicht: 0,177 kg
Mechanische Haltbarkeit: 50000 Zyklen
Elektrische Haltbarkeit: 30000 Zyklen DC-1...5, 50000 Zyklen AC-21
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 12 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP65
    Gerätebauart: Einbaugerät Festeinbautechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 4 kW
    Bedingter Bemessungskurzschlussstrom Iq: 6 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Ja
    Geeignet für Verteilereinbau: 0|690
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: kurzer Drehgriff
    Verriegelbar: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsbetriebsspannung: 690|690 V
    Bemessungskurzzeitstromfestigkeit Icw: 0.14 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 12 A
    Ausführung als Wendeschalter: Nein
    Breite: 60
    Höhe: 60
    Tiefe: 123.5
    Breite in Teilungseinheiten: 1
    Anzahl der Schalter: 1
    Mit vormontierter Verkabelung: Nein
