  6. V6 Schneider E. SCHALTERBLOCK 175A

V6 Schneider E. SCHALTERBLOCK 175A

28269767
5318122
1 Stk
3389110551747
43389110551745
CZ
8536508090
weitere Infos weitere Infos ausblenden
Schneider Elec.
V6
beantwortete(n) Fragen weitere Varianten

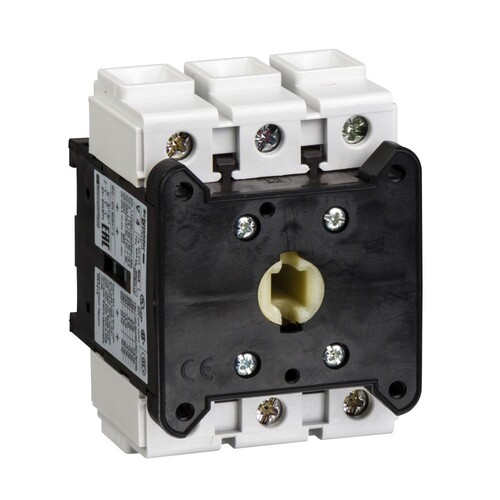

V6 ist ein 3-poliger Schalterkörper für TeSys Vario Lasttrennschalter. Mit einer Nennspannung von 175A 690V wird es in Motoranwendungen 45kW@400V AC-23 verwendet. Es erfordert einen Betätigungsgriff und eine Verlängerungswelle, um einen Haupt- oder Not-Aus-Schalter zu bilden. Zusatzmodule (Hauptpol, Neutralleiter, Erdungsmodul, Hilfskontakte) können die Montage vervollständigen. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).
Ausklappen Einklappen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21036751
Preisanzeige nur nach Anmeldung
25615997
Preisanzeige nur nach Anmeldung
28269787
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 175 A
Ausführung als Hauptschalter: Nein
Polzahl: 3
Schutzart (IP), frontseitig: IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Ausführung als Wartungs-/Reparaturschalter: Nein
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 45 kW
Bedingter Bemessungskurzschlussstrom Iq: 10 kA
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Nein
Geeignet für Frontbefestigung 4-Loch: Ja
Geeignet für Frontbefestigung Zentral: Ja
Geeignet für Verteilereinbau: 0|690
Geeignet für Zwischenbau: Nein
Ausführung des Betätigungselements: 0
Verriegelbar: Nein
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsspannung: 690|690 V
Bemessungskurzzeitstromfestigkeit Icw: 2.1 kA
Farbe des Betätigungselements: 10
Bemessungsdauerstrom bei AC-21, 400 V: 160 A
Ausführung als Wendeschalter: Nein
Breite: 90
Höhe: 125
Tiefe: 90
Breite in Teilungseinheiten: 0
Anzahl der Schalter: 1
Mit vormontierter Verkabelung: Nein
