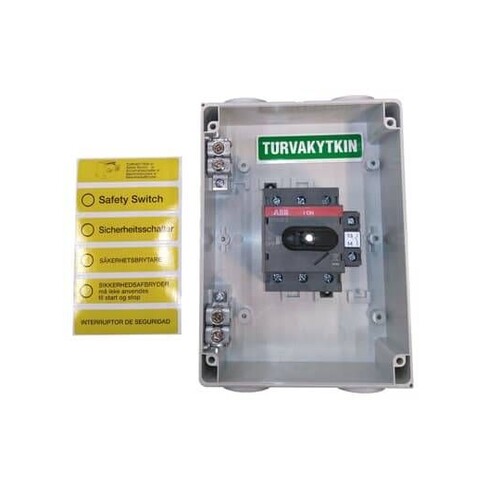

OTP25T3M ABB Sich.sch. OTP25T3M

21060593
5364620
1 Stk
6417019130859
FI
85365019
ABB
1SCA022401R0090
beantwortete(n) Fragen weitere Varianten
Die Sicherheitsschalter im Gehäuse von ABB unterstützen Sie bei der Bereitstellung eines sicheren Arbeitsumfelds. Das umfangreiche Produktportfolio umfasst gekapselte Schalter mit Schutzarten von IP54 bis IP67. Unsere Sicherheitsschalter schalten Stromstärken von 16 A bis 1200 A (IEC) und Bemessungsleistungen von 7,5 kW bis 1200 kW bei Spannungen bis zu 690 V (AC23-A). Zudem verfügt die Serie über IEC und UL Zulassungen. Das Angebot von ABB umfasst seitlich- und frontbetätigte Sicherheitsschalter im Kunststoffgehäuse, Stahlgehäuse, Edelstahlgehäuse sowie im Aluminiumgehäuse. Des Weiteren bietet das Produktportfolio individuelle Lösungen für den EMV-Bereich (elektromagnetische Störungen) an. Die simple Handhabung macht aus den Sicherheitsschaltern eine optimale Lösung für die unterschiedlichsten Anwendungen.
Anmerkungen zur LIMMERT-KI

Der ABB Sicherheitsschalter OTP25T3M ist ein robuster und vielseitiger Schalter, der sowohl für Innen- als auch Außeneinsätze geeignet ist. Mit einem Gehäuse aus glasfaserverstärktem Polycarbonat und einer Schutzart von IP65 bietet er zuverlässigen Schutz gegen Wasser und Staub. Der Schalter ist für einen Nennstrom von bis zu 45 A bei AC-22A und einer Nennleistung von 15 kW ausgelegt, was ihn ideal für industrielle Anwendungen macht. Er verfügt über eine einfache Handhabung mit einem abschließbaren Wahlhebel und ist für einen 5-Draht-Anschluss konzipiert. Mit einem Gewicht von nur 0,8 kg und kompakten Abmessungen von 145 mm Breite, 200 mm Höhe und 90 mm Tiefe ist er leicht zu installieren und zu warten. Der OTP25T3M erfüllt die Anforderungen der IEC 60947-1 und -3 Standards und ist damit eine sichere Wahl für Ihre elektrischen Schaltbedürfnisse.

Produktinfos

Gehäusematerial: Glasfaserverstärktes Polycarbonat
Schutzart (IP): IP65
Abmessungen (B x H x T): 145 mm x 200 mm x 90 mm
Gewicht: 0,8 kg
Nennstrom AC-22A: 45 A
Nennstrom AC-23A: 30 A (bei 380 ... 415 V) / 20 A (bei 690 V)
Nennleistung AC-23A: 15 kW (bei 380 ... 415 V) / 15 kW (bei 500 V) / 15 kW (bei 690 V)
Konventioneller thermischer Strom: 63 A
Nennisolationsspannung: 750 V
Nennbetriebsspannung: 750 V
Kurzschlussfestigkeit: 1,4 kA (690 V AC)
Schutzgrad: IK08
Anzahl der Pole: 3
Anschlusskapazität: 1,5 ... 35 mm²
Kabeldurchführungen: 2xM32+M16 / 2xM32+M16
Umweltzertifizierung: RoHS konform
Handhabung: Wahlhebel, abschließbar mit 3 Vorhängeschlössern
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 63 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP65
    Gerätebauart: Komplettgerät im Gehäuse
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Ja
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 9 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 15 kW
    Bedingter Bemessungskurzschlussstrom Iq: 13 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 750 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Frontbefestigung 4-Loch: Ja
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Nein
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: Drehknopf
    Verriegelbar: Nein
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsbetriebsspannung: 750|750 V
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 45 A
    Schaltleistung bei 400 V: 15 kW
    Ausführung als Wendeschalter: Nein
    Anzahl der Schalter: 1
