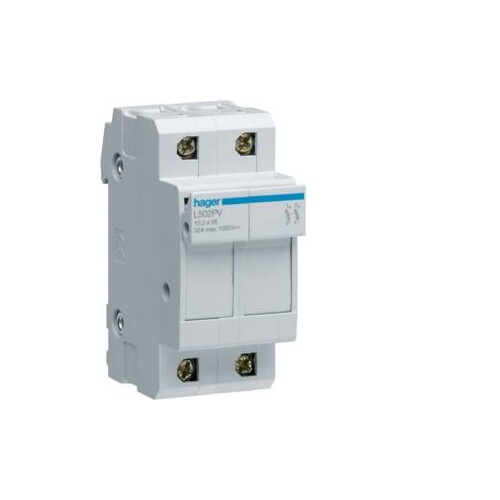

L502PV Tehalit DC Sicherungstrennschalter,2p.1000V, L38

28163871
2352938
6 Stk
PL
85361050
DC-Sicherungstrennschalter, 2polig, 1000V, L38
Anmerkungen zur LIMMERT-KI

Der L502PV Tehalit DC Sicherungstrennschalter ist ein zuverlässiges und leistungsstarkes 2-poliges Gerät, das für Anwendungen mit einer Nennspannung von bis zu 1000 V ausgelegt ist. Mit einem Nennstrom von 32 A und einem bedingten Bemessungs kurzschlussstrom von 30 kA bietet dieser Schalter eine hohe Sicherheit und Effizienz. Die kompakten Abmessungen von 77 mm Höhe, 35 mm Breite und 75 mm Tiefe ermöglichen eine einfache Installation, während die Schutzart IP20 zusätzlichen Schutz bietet. Der Schalter ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und kann Temperaturen von -25 bis 50 °C standhalten. Mit einer Gesamtverlustleistung von nur 2,20 W unter Nennstrom ist der L502PV eine ausgezeichnete Wahl für verschiedene industrielle Anwendungen.

Produktinfos

Polanzahl: 2
Polart: 2P
Anzahl Module: 2
Nennstrom: 32 A
Bedingter Bemessungs kurzschlussstrom Icc: 30 kA
Bemes​sungs​kurz​zeitstrom​fes​tigkeit Icw: 30 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu AC: 30 kA
Bemes​sungs​be​triebss​pan​nung Ue: 690 - 1000 V
Versorgungs spannungsart: DC
Isolationsspannung Ui: 690 V
Nennspannung: 1000 V
Betriebsspannung bei Dauerbetrieb: 1000 V
Nominelles Drehmoment: 2 - 2 Nm
Höhe: 77 mm
Breite: 35 mm
Tiefe: 75 mm
Gesamtverlustleistung unter Nennstrom: 2,20 W
Schutzart (IP): IP20
Betriebstemperatur: -25 - 50 °C
Grad der Verunreinigung nach IEC60664 / IEC60947-2: 3
Frequenz: 50 - 60 Hz
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 32|60 A
Ausführung als Hauptschalter: Nein
Polzahl: 2
Schutzart (IP), frontseitig: IP20
Ausführung als Wartungs-/Reparaturschalter: Nein
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: 0|1000
Weitere Details
Bedingter Bemessungskurzschlussstrom Iq: 30 kA
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 1000 V
Motorantrieb integriert: Nein
Geeignet für Bodenbefestigung: Nein
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: Ja
Geeignet für Zwischenbau: Nein
Ausführung des Betätigungselements: langer Drehgriff
Verriegelbar: Nein
Anschlussart Hauptstromkreis: Kabelklemme
Bemessungsbetriebsspannung: 690|1000 V
Bemessungskurzzeitstromfestigkeit Icw: 30 kA
Farbe des Betätigungselements: grau
Bemessungsdauerstrom bei AC-21, 400 V: 10x38 mm A
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
