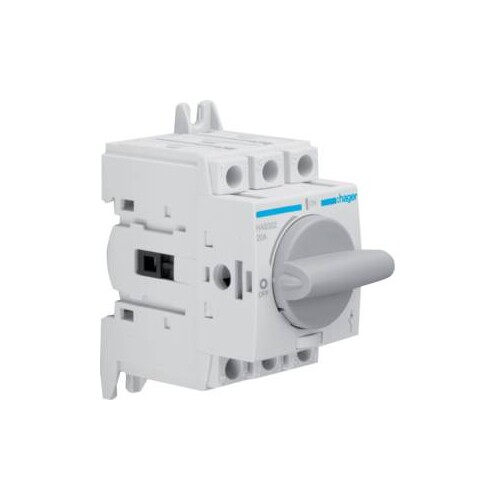

HAB302 Hager Lasttrennschalter 3p 20A

20189064
4501434
1 Stk
3250613140236
CN
85362010
Lasttrennschalter 3polig 20A für Hutschiene oder Montageplatte. Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Anmerkungen zur LIMMERT-KI

Der Hager Lasttrennschalter HAB302 ist ein zuverlässiger 3-poliger Schalter mit einer Nennstromstärke von 20 A, der sich ideal für die Montage auf Hutschienen oder Montageplatten eignet. Mit einem robusten Gehäuse und der Schutzart IP20 bietet dieser Schalter eine sichere und langlebige Lösung für Niederspannungsstromkreise. Der Lasttrennschalter gewährleistet das Ein- und Ausschalten unter Last und verfügt über eine Sicherheitstrennfunktion. Die integrierte Verriegelung ermöglicht eine sichere Handhabung, während die Betriebstemperatur von -20 bis 70 °C eine breite Anwendbarkeit garantiert. Mit einer Bemessungsisolationsspannung von 800 V und einem Kurzschlussstrom von bis zu 50 kA erfüllt der HAB302 höchste Sicherheitsstandards und ist somit eine ausgezeichnete Wahl für industrielle Anwendungen.

Produktinfos

Polzahl: 3
Gerätebauart: Festeinbautechnik
Ausführung als Hauptschalter: Ja
Schutzart (IP): IP20
Betriebstemperatur: -20…70 °C
Bemessungsbetriebsstrom Iu: 20 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
Anzahl der Module: 2.57
Bemessungsisolationsspannung: 800 V
Bemessungsstoßfestigkeitsspannung: 8000 V
Kurzschlussstrom mit gI-gG Sicherungen: 50 kA
Bemessungskurzzeitstrom 1s: 1.26 kA
Schaltleistung mit 400 V in AC1: 13 kW
Motorantrieb: optional Nein
Interlockbar: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 20 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Ja
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 9 kW
Bedingter Bemessungskurzschlussstrom Iq: 50 kA
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 415 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Ja
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: Ja
Geeignet für Zwischenbau: Nein
Ausführung des Betätigungselements: kurzer Drehgriff
Verriegelbar: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsspannung: 380|415 V
Bemessungskurzzeitstromfestigkeit Icw: 1.26 kA
Farbe des Betätigungselements: grau
Bemessungsdauerstrom bei AC-21, 400 V: 20 A
Schaltleistung bei 400 V: 13 kW
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
