  6. 3LD3348-0TK53 Siemens Lasttrennschalter 3LD3, Hauptschalter

3LD3348-0TK53 Siemens Lasttrennschalter 3LD3, Hauptschalter

26859036
8827808
1 Stk
4001869551456
DE
85365080
weitere Infos weitere Infos ausblenden
Siemens
3LD3348-0TK53
beantwortete(n) Fragen weitere Varianten

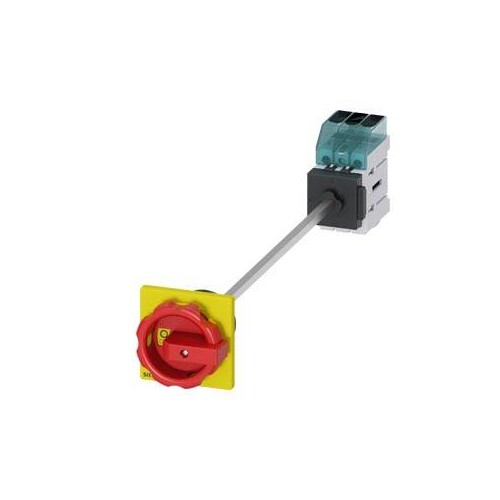

Lasttrennschalter 3LD3, Iu 40 A Hauptschalter 3-polig Bemessungsbetriebsleistung bei AC-23 A bei 400V 18,5 kW Bodenbefestigung Basisschalter mit Tuerkupplung Zentrallochbefestigung 22,5mm Drehantrieb rot/gelb 66 x 66 mm Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Lasttrennschalter 3LD3348-0TK53 ist ein zuverlässiger Hauptschalter mit einer Nennstromstärke von 40 A und einer Bemessungsbetriebsleistung von 18,5 kW bei AC-23 A und 400 V. Mit einer kompakten Bauweise von 60 mm Höhe, 36 mm Breite und 380 mm Tiefe ist dieser Schalter ideal für den Festeinbau in Maschinen und Anlagen. Er bietet eine hohe mechanische Lebensdauer von bis zu 100.000 Schaltspielen und ist für den Einsatz in anspruchsvollen Umgebungen mit einer Schutzart von IP65 konzipiert. Der Schalter ist mit einem roten und gelben Drehantrieb ausgestattet, der eine einfache Bedienung ermöglicht. Zudem ist er für Temperaturen von -25 °C bis 55 °C geeignet und garantiert eine sichere Abschaltung von Lasten in verschiedenen Anwendungen, wie z.B. bei Drehstrommotoren oder in Steuer- und Schaltschränken. Der 3LD3348-0TK53 ist die perfekte Wahl für alle, die Wert auf Sicherheit und Zuverlässigkeit legen.

Produktinfos

Nennstrom (Iu): 40 A
Polzahl: 3
Bemessungsbetriebsleistung bei AC-23 A (400 V): 18,5 kW
Bauart des Geräts: Festeinbau
Befestigungsart: Bodenbefestigung mit Türkupplung
Mechanische Lebensdauer: 100.000 Schaltspiele
Elektrische Lebensdauer bei AC-23 A (690 V): 6.000 Schaltspiele
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6 kV
Schutzart (IP): IP65
Verlustleistung bei Nennstrom (AC): 2,5 W
Betriebsstrom bei 40 °C: 40 A
Betriebsleistung bei AC-3 (400 V): 12 kW
Betriebsstrom der vorgeschalteten Sicherung: 40 A
Umgebungstemperatur (Betrieb): -25 °C bis 55 °C
Höhe: 60 mm
Breite: 36 mm
Tiefe: 380 mm
Gewicht: 300 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

23813791
Preisanzeige nur nach Anmeldung
26601121
Preisanzeige nur nach Anmeldung
26601142
Preisanzeige nur nach Anmeldung
10053715
Preisanzeige nur nach Anmeldung
26601156
Preisanzeige nur nach Anmeldung
26601128
Preisanzeige nur nach Anmeldung
23167207
Preisanzeige nur nach Anmeldung
01379217
Preisanzeige nur nach Anmeldung
22667386
Preisanzeige nur nach Anmeldung
22498847
Preisanzeige nur nach Anmeldung
25003861
Preisanzeige nur nach Anmeldung
29278187
Preisanzeige nur nach Anmeldung
20726902
Preisanzeige nur nach Anmeldung
26700276
Preisanzeige nur nach Anmeldung
20004768
Preisanzeige nur nach Anmeldung
20004747
Preisanzeige nur nach Anmeldung
20225044
Preisanzeige nur nach Anmeldung
20727357
Preisanzeige nur nach Anmeldung
20141184
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3LD3348-0TK53

Produktinfos

Bemessungsdauerstrom Iu: 40 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: IP65
Gerätebauart: rot
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Ja
Ausführung als NOT-AUS-Einrichtung: Ja
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 12 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 19 kW
Bedingter Bemessungskurzschlussstrom Iq: 40 kA
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Motorantrieb integriert: Ja
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Ja
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Ja
Geeignet für Verteilereinbau: Ja
Geeignet für Zwischenbau: Nein
Ausführung des Betätigungselements: kurzer Drehgriff
Verriegelbar: Ja
Anschlussart Hauptstromkreis: Rahmenklemme
Bemessungsbetriebsspannung: 0 V
Bemessungskurzzeitstromfestigkeit Icw: 1 kA
Farbe des Betätigungselements: rot
Bemessungsdauerstrom bei AC-21, 400 V: 40 A
Schaltleistung bei 400 V: 11.5 kW
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
