3LD2704-0TK51 SIEMENS HAUPTSCH.3P P/AC- 23A400V3/7KW FRONTB.VIERLOCHB.DREHANT.SW

02276507
1409516
1 Stk
4011209403604
DE
85365080
weitere Infos weitere Infos ausblenden
Siemens
3LD2704-0TK51
beantwortete(n) Fragen weitere Varianten

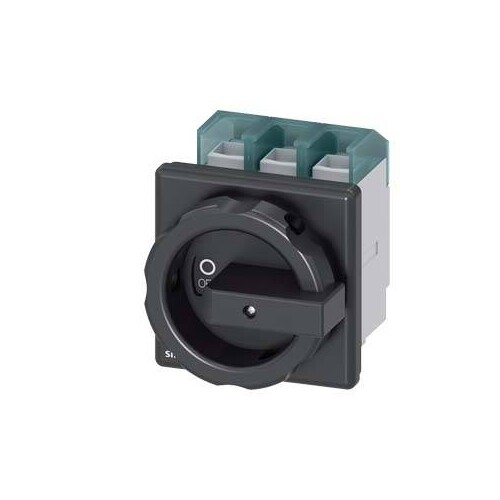

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 100 A, Betriebsleistung / bei AC-23 A bei 400V: 37 kW, Frontbefestigt, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der SENTRON 3LD2704-0TK51 Hauptschalter ist ein zuverlässiger, 3-poliger Schaltertrennschalter mit einer Nennstromstärke von 100 A und einer maximalen Betriebsleistung von 37 kW bei AC-23 A und 400 V. Mit einer kompakten Bauform von 107 mm Höhe, 90 mm Breite und 112,5 mm Tiefe ist er für die Frontmontage konzipiert und ermöglicht eine einfache Installation. Der Schalter bietet eine Schutzart von IP65, was ihn ideal für den Einsatz in anspruchsvollen Umgebungen macht. Die mechanische Lebensdauer von 100.000 Schaltzyklen gewährleistet eine lange Lebensdauer und Zuverlässigkeit. Dieser Hauptschalter ist vielseitig einsetzbar in verschiedenen industriellen Anwendungen, einschließlich Motorsteuerungen und Klimaanlagen. Die robuste Bauweise und der schwarze, drehbare Bedienmechanismus sorgen für eine benutzerfreundliche Handhabung und Sicherheit.

Produktinfos

Produktmarke: SENTRON
Produktbezeichnung: 3LD Schaltertrennschalter
Ausführung des Produkts: Hauptschalter
Anzahl der Pole: 3
Betriebsleistung bei AC-23 A bei 400 V: 37 kW
Betriebsstrom: 100 A
Schutzart (IP): IP65

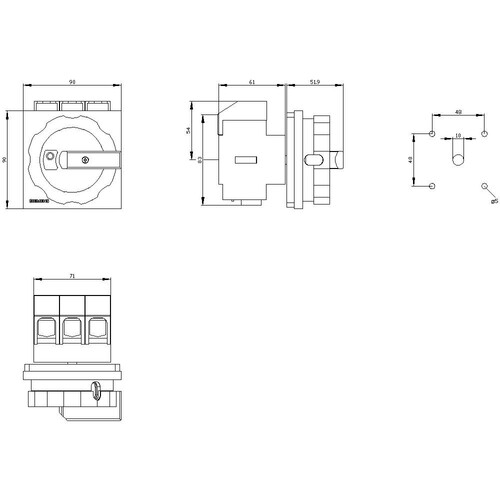

Höhe: 107 mm
Breite: 90 mm
Tiefe: 112,5 mm
Netto Gewicht: 492,7 g
Betriebstemperatur (min): -25 °C
Betriebstemperatur (max): 55 °C
Mechanische Lebensdauer: 100.000 Schaltzyklen
Befestigungsart: 4-Loch Frontmontage
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

01355732
Preisanzeige nur nach Anmeldung
02267624
Preisanzeige nur nach Anmeldung
02267596
Preisanzeige nur nach Anmeldung
02260610
Preisanzeige nur nach Anmeldung
02010619
Preisanzeige nur nach Anmeldung
02260358
Preisanzeige nur nach Anmeldung
02068082
Preisanzeige nur nach Anmeldung
20210519
Preisanzeige nur nach Anmeldung
23416008
Preisanzeige nur nach Anmeldung
10107153
Preisanzeige nur nach Anmeldung
02260603
Preisanzeige nur nach Anmeldung
20273414
Preisanzeige nur nach Anmeldung
02155911
Preisanzeige nur nach Anmeldung
20048847
Preisanzeige nur nach Anmeldung
01004032
Preisanzeige nur nach Anmeldung
01003213
Preisanzeige nur nach Anmeldung
24831157
Preisanzeige nur nach Anmeldung
20727301
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3LD2704-0TK51

Produktinfos

Bemessungsdauerstrom Iu: 100 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: IP65
Gerätebauart: 0
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Ja
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 37 kW
Bedingter Bemessungskurzschlussstrom Iq: 100 kA
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Nein
Geeignet für Frontbefestigung 4-Loch: Ja
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: 2
Geeignet für Zwischenbau: Nein
Ausführung des Betätigungselements: kurzer Drehgriff
Verriegelbar: Ja
Anschlussart Hauptstromkreis: Rahmenklemme
Bemessungsbetriebsspannung: 0 V
Bemessungskurzzeitstromfestigkeit Icw: 2 kA
Farbe des Betätigungselements: schwarz
Bemessungsdauerstrom bei AC-21, 400 V: 100 A
Schaltleistung bei 400 V: 30 kW
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
