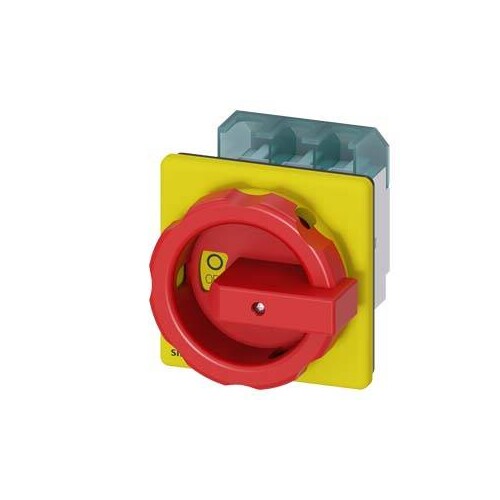

3LD2504-0TK53 Siemens Not-aus-Schalter 3pol,63A 22KW

20591116
1409504
1 Stk
4011209403338
DE
85365080
3LD2504-0TK53
beantwortete(n) Fragen weitere Varianten
SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 63 A, Betriebsleistung / bei AC-23 A bei 400V: 22 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Anmerkungen zur LIMMERT-KI

Der SENTRON 3LD2504-0TK53 Not-Aus-Schalter ist ein zuverlässiger 3-poliger Lasttrennschalter mit einem Nennstrom von 63 A und einer Betriebsleistung von 22 kW bei 400 V. Er bietet eine hohe Isolationsspannung von 690 V und ist für den Einsatz in anspruchsvollen Umgebungen mit Schutzart IP65 konzipiert. Der Schalter ist mit einem kurzen Drehknopf ausgestattet und ermöglicht eine einfache Frontmontage mit 4-Loch-Befestigung. Der Betriebstemperaturbereich reicht von -25 °C bis 55 °C, was ihn vielseitig einsetzbar macht. Er erfüllt die Anforderungen an einen Hauptschalter, Sicherheitsschalter und Wartungs-/Reparaturschalter, wodurch er ideal für industrielle Anwendungen ist, insbesondere in der Maschinen- und Fördertechnik, der chemischen Industrie sowie in der Nahrungsmittel- und Getränkeindustrie.

Produktinfos

Produktmarke: SENTRON
Produktbezeichnung: 3LD Lasttrennschalter
Design des Produkts: Not-Aus-Schalter
Anzahl der Pole: 3
Nennstrom: 63 A
Betriebsleistung bei AC-23 A bei 400 V: 22 kW
Betriebsfrequenz: 50 Hz / 60 Hz
Isolationsspannung: 690 V
Schutzart (IP): IP65

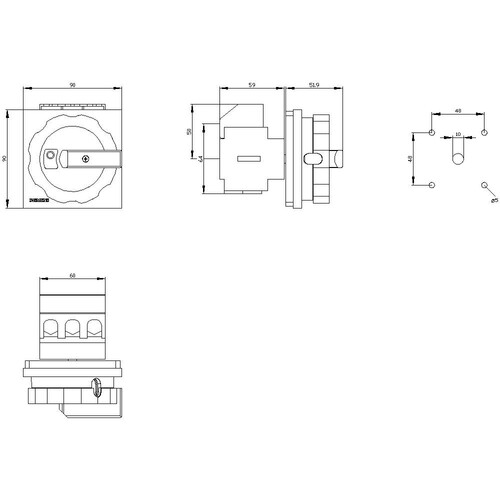

Höhe: 106 mm
Breite: 90 mm
Tiefe: 110.5 mm
Gewicht: 420 g
Betriebstemperaturbereich: -25 °C bis 55 °C
Befestigungsart: Frontmontage mit 4-Loch-Befestigung
Drehmechanismus: Kurzer Drehknopf
Funktion als Hauptschalter: Ja
Funktion als Sicherheitsschalter: Ja
Funktion als Wartungs-/Reparaturschalter: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 63 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: IP65
Gerätebauart: 0
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Ja
Ausführung als NOT-AUS-Einrichtung: Ja
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 19 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 22 kW
Bedingter Bemessungskurzschlussstrom Iq: 63 kA
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Nein
Geeignet für Frontbefestigung 4-Loch: Ja
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: 1.26
Geeignet für Zwischenbau: Nein
Ausführung des Betätigungselements: kurzer Drehgriff
Verriegelbar: Ja
Anschlussart Hauptstromkreis: Rahmenklemme
Bemessungsbetriebsspannung: 0 V
Bemessungskurzzeitstromfestigkeit Icw: 1.26 kA
Farbe des Betätigungselements: rot
Bemessungsdauerstrom bei AC-21, 400 V: 63 A
Schaltleistung bei 400 V: 18.5 kW
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
