  6. 3LD2003-0TK53 SIEMENS Not-Aus-Schalter 16A/690V 400V/7,5kW

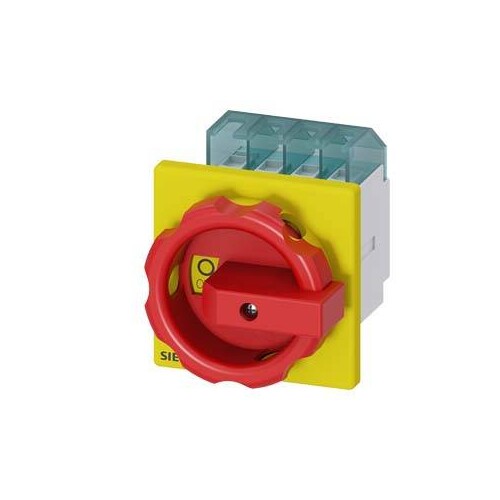

3LD2003-0TK53 SIEMENS Not-Aus-Schalter 16A/690V 400V/7,5kW

10043831
1409501
1 Stk
4011209519213
DE
85365080
weitere Infos weitere Infos ausblenden
Siemens
3LD2003-0TK53
beantwortete(n) Fragen weitere Varianten
SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der 3LD2003-0TK53 von Siemens ist ein zuverlässiger Not-Aus-Schalter mit 16 A Nennstrom und einer Betriebsleistung von bis zu 7,5 kW bei 400 V. Dieser 3-polige Lasttrennschalter zeichnet sich durch seine robuste Bauweise und die Schutzart IP65 aus, die ihn ideal für den Einsatz in anspruchsvollen Umgebungen macht. Mit einer kompakten Baugröße von 84 mm Höhe, 67 mm Breite und 92,5 mm Tiefe lässt sich der Schalter einfach in verschiedene Systeme integrieren. Der Drehantrieb in rot/gelb ermöglicht eine intuitive Bedienung, während die frontseitige Montage mit 4-Loch-Befestigung für eine einfache Installation sorgt. Der Schalter ist für Temperaturen von -25 °C bis 55 °C geeignet und bietet eine mechanische Lebensdauer von 100.000 Schaltspielen, was ihn zu einer langlebigen Lösung für industrielle Anwendungen macht.

Produktinfos

Polzahl: 3
Betriebsstrom: 16 A
Betriebsleistung bei AC-23 A bei 400 V: 7,5 kW
Bauart des Geräts: Festeinbau
Bauart des Schalters: Frontbefestigt
Schutzart (IP): IP65

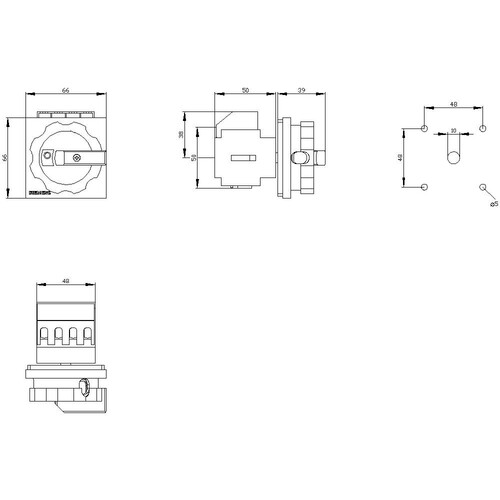

Höhe: 84 mm
Breite: 67 mm
Tiefe: 92,5 mm
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 55 °C
mechanische Lebensdauer: 100000 Schaltspiele
elektrische Lebensdauer bei AC-23 A bei 690 V: 6000 Schaltspiele
Schalthäufigkeit maximal: 50 1/h
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

01355732
Preisanzeige nur nach Anmeldung
20920348
Preisanzeige nur nach Anmeldung
21041538
Preisanzeige nur nach Anmeldung
20203239
Preisanzeige nur nach Anmeldung
01202019
Preisanzeige nur nach Anmeldung
02267631
Preisanzeige nur nach Anmeldung
02267603
Preisanzeige nur nach Anmeldung
20920887
Preisanzeige nur nach Anmeldung
10051370
Preisanzeige nur nach Anmeldung
20072325
Preisanzeige nur nach Anmeldung
02155386
Preisanzeige nur nach Anmeldung
20898620
Preisanzeige nur nach Anmeldung
20867533
Preisanzeige nur nach Anmeldung
20044633
Preisanzeige nur nach Anmeldung
20985742
Preisanzeige nur nach Anmeldung
20044591
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3LD2003-0TK53

Produktinfos

Bemessungsdauerstrom Iu: 16 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: IP65
Gerätebauart: 0
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Ja
Ausführung als NOT-AUS-Einrichtung: Ja
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 6 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 8 kW
Bedingter Bemessungskurzschlussstrom Iq: 16 kA
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Nein
Geeignet für Frontbefestigung 4-Loch: Ja
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: 0.34
Geeignet für Zwischenbau: Nein
Ausführung des Betätigungselements: kurzer Drehgriff
Verriegelbar: Ja
Anschlussart Hauptstromkreis: Rahmenklemme
Bemessungsbetriebsspannung: 0 V
Bemessungskurzzeitstromfestigkeit Icw: 0.34 kA
Farbe des Betätigungselements: rot
Bemessungsdauerstrom bei AC-21, 400 V: 16 A
Schaltleistung bei 400 V: 5.5 kW
Ausführung als Wendeschalter: Nein
Anzahl der Schalter: 1
