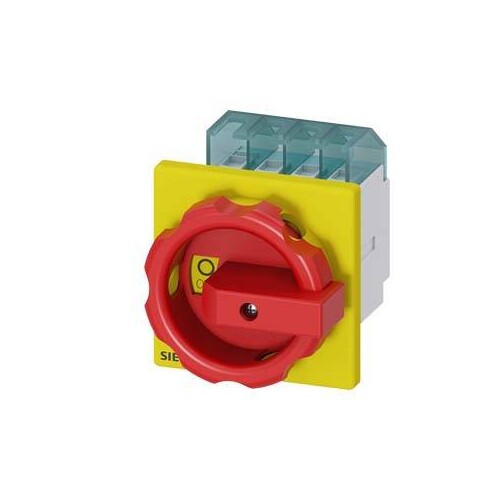

3LD20-03-1TL53 SIEMENS Haupt- Notausschalter 25A 4pol. rot/gelb

20075951
1409702
1 Stk
4011209519138
DE
85365080
weitere Infos weitere Infos ausblenden
Siemens
3LD2003-1TL53
beantwortete(n) Fragen weitere Varianten
SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 4- polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der 3LD20-03-1TL53 Haupt- Notausschalter von Siemens SENTRON ist ein hochzuverlässiger 4-poliger Schalter mit einem Bemessungsstrom von 16 A und einer Betriebsleistung von bis zu 7,5 kW bei 400 V. Mit einer Schutzart von IP65 ist er ideal für den Einsatz in anspruchsvollen Umgebungen und bietet Schutz gegen Staub und Wasser. Der Schalter ist mit einem roten und gelben Drehknopf ausgestattet und ermöglicht eine einfache Bedienung. Dank der robusten Bauweise und der hohen mechanischen Lebensdauer von 100.000 Schaltzyklen ist dieser Notausschalter perfekt für industrielle Anwendungen, einschließlich Maschinen- und Förderanlagen. Die Frontmontage und die modulare Bauweise ermöglichen eine schnelle Installation und Anpassung an verschiedene Anforderungen.

Produktinfos

Betriebsstrom: 16 A
Polzahl: 4
Betriebsleistung bei AC-23 A / 400 V: 7,5 kW
Schutzart (IP): IP65

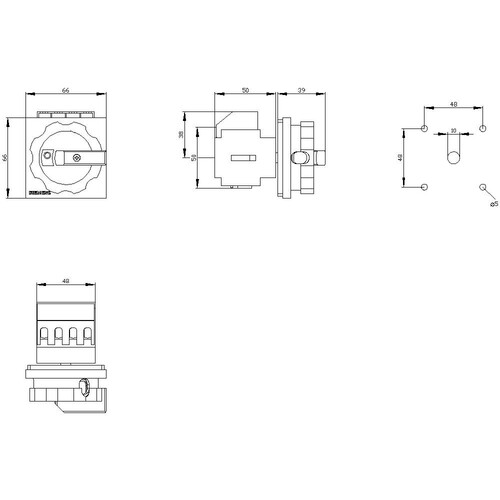

Höhe: 84 mm
Breite: 67 mm
Tiefe: 92,5 mm
Betriebstemperatur (min): -25 °C
Betriebstemperatur (max): 55 °C
Mechanische Lebensdauer: 100.000 Schaltzyklen
Montageart: Frontmontage
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20140015
    Preisanzeige nur nach Anmeldung
    20658393
    Preisanzeige nur nach Anmeldung
    02267624
    Preisanzeige nur nach Anmeldung
    20140155
    Preisanzeige nur nach Anmeldung
    02267596
    Preisanzeige nur nach Anmeldung
    01223845
    Preisanzeige nur nach Anmeldung
    20139987
    Preisanzeige nur nach Anmeldung
    20027378
    Preisanzeige nur nach Anmeldung
    01120140
    Preisanzeige nur nach Anmeldung
    20139994
    Preisanzeige nur nach Anmeldung
    25743103
    Preisanzeige nur nach Anmeldung
    25743110
    Preisanzeige nur nach Anmeldung
    25743117
    Preisanzeige nur nach Anmeldung
    20227256
    Preisanzeige nur nach Anmeldung
    20086528
    Preisanzeige nur nach Anmeldung
    20613509
    Preisanzeige nur nach Anmeldung
    20180153
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3LD2003-1TL53

    Produktinfos

    Bemessungsdauerstrom Iu: 16 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 4
    Schutzart (IP), frontseitig: IP65
    Gerätebauart: 0
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Ja
    Ausführung als NOT-AUS-Einrichtung: Ja
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 6 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 8 kW
    Bedingter Bemessungskurzschlussstrom Iq: 16 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Frontbefestigung 4-Loch: Ja
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: 0.34
    Geeignet für Zwischenbau: 6
    Ausführung des Betätigungselements: kurzer Drehgriff
    Verriegelbar: Ja
    Anschlussart Hauptstromkreis: Rahmenklemme
    Bemessungsbetriebsspannung: 0 V
    Bemessungskurzzeitstromfestigkeit Icw: 0.34 kA
    Farbe des Betätigungselements: rot
    Bemessungsdauerstrom bei AC-21, 400 V: 16 A
    Schaltleistung bei 400 V: 5.5 kW
    Ausführung als Wendeschalter: Nein
    Anzahl der Schalter: 1
