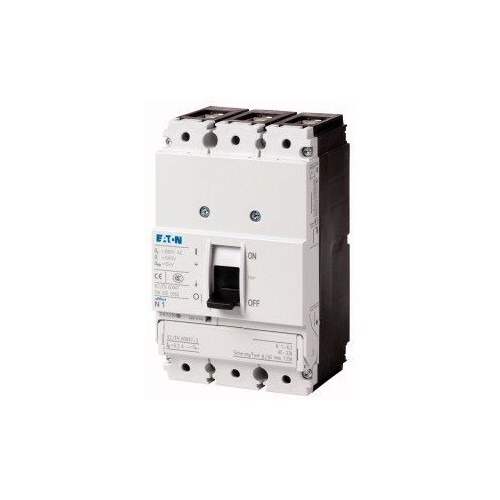

281235 EATON PN1-160 LASTTRENNER 3P 160A

02123921
2424958
1 Stk
4015082812355
RO
8536209090
Trennschalter PN..-.. erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. PN-Artikel-Nr. ist nicht für Fernsteuerungsfunktionen geeignet. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
Anmerkungen zur LIMMERT-KI

Der Eaton PN1-160 Lasttrennschalter ist ein zuverlässiges Schaltgerät mit einer Nennstromstärke von 160 A und einer Betriebsspannung von bis zu 690 V. Mit seiner kompakten Bauform von 90 mm in der Breite, 145 mm in der Höhe und 88 mm in der Tiefe ist er ideal für den Einsatz in verschiedenen industriellen Anwendungen. Der Schalter ist als Hauptschalter sowie als Wartungs- und Not-Aus-Schalter ausgeführt, was ihn zu einer flexiblen Lösung für sichere elektrische Installationen macht. Die Schutzart IP20 gewährleistet grundlegenden Schutz gegen Berührung, während die hohe Lebensdauer von bis zu 7500 elektrischen Operationen und 20000 mechanischen Operationen für Zuverlässigkeit spricht. Der Eaton Lasttrennschalter ist für die Verwendung in nicht geerdeten Versorgungsanlagen geeignet und erfüllt die Anforderungen der IEC/EN 60947 Normen.

Produktinfos

Produktname: Eaton Moeller NZM Lasttrennschalter
Artikelnummer: PN1-160
Anzahl der Pole: 3
Nennstrom (Iu): 160 A
Betriebsspannung (Ue): 690 V
Betriebsfrequenz: 50 Hz
Schutzart (IP): IP20 (vorn) / IP40 (mit isolierender Umrandung)
Abmessungen (B x H x T): 90 mm x 145 mm x 88 mm
Gewicht: 0,886 kg
Betriebstemperatur (min): -25 °C
Betriebstemperatur (max): 70 °C
Lifespan elektrisch: 7500 Operationen bei 400 V AC-1
Lifespan mechanisch: 20000 Operationen
Montagemethode: Festeinbau
Anschlussart: Rahmenklemme
Anzahl der Schalter: 1
Not-Aus-Funktion: Ja
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 160 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Einbaugerät Festeinbautechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Ja
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 0 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 90 kW
    Bedingter Bemessungskurzschlussstrom Iq: 0 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Ja
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Geeignet für Zwischenbau: Ja
    Ausführung des Betätigungselements: Kipphebel
    Verriegelbar: Ja
    Anschlussart Hauptstromkreis: Rahmenklemme
    Bemessungsbetriebsspannung: 690|690 V
    Bemessungskurzzeitstromfestigkeit Icw: 2 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 0 A
    Schaltleistung bei 400 V: 0 kW
    Ausführung als Wendeschalter: Nein
    Breite: 90
    Höhe: 145
    Tiefe: 88
    Anzahl der Schalter: 1
