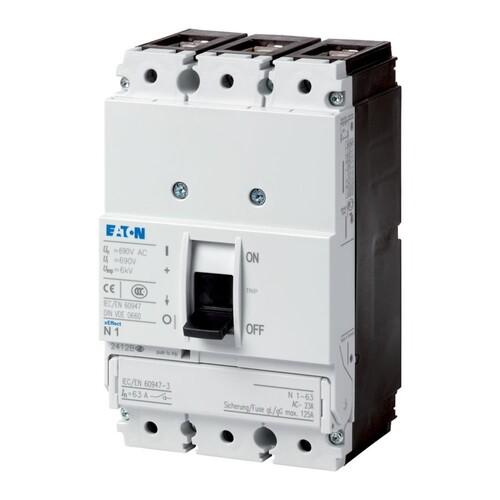

259140 EATON PN1-63 LASTTRENNER 3P 63A

02123900
1423109
1 Stk
4015082591403
RO
8536201090
Trennschalter PN..-.. erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. PN-Artikel-Nr. ist nicht für Fernsteuerungsfunktionen geeignet. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
Anmerkungen zur LIMMERT-KI

Der EATON PN1-63 Lasttrennschalter ist ein zuverlässiges 3-poliges Gerät mit einem Bemessungsstrom von 63 A, das für den festen Einbau konzipiert ist. Mit einer Schutzart von IP20 bietet es Schutz gegen Berührung und ist für den Einsatz in industriellen Anwendungen geeignet. Die Normen IEC/EN 60947 und VDE 0660 gewährleisten die Einhaltung hoher Sicherheitsstandards. Der Schalter ist für Betriebstemperaturen von -25 bis +70 °C ausgelegt und bietet eine hohe mechanische Lebensdauer von bis zu 20000 Schaltspielen. Ideal für die Verwendung als Hauptschalter oder Wartungsschalter, ist der PN1-63 eine ausgezeichnete Wahl für verschiedene elektrische Installationen.

Produktinfos

Typ: PN1-63
Polzahl: 3
Bemessungsstrom: 63 A
Einbautechnik: Festeinbau
Schutzart (IP): IP20
Norm/Zulassung: IEC/EN 60947, VDE 0660
Betriebstemperatur: -25 bis +70 °C
Lagerungstemperatur: -40 bis +70 °C
Klimafestigkeit: Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schaltstellungen: I, 0
Schockfestigkeit: 20 g (Halbsinusstoß 10 ms)
Bemessungsisolationsspannung: 690 V
Einsatz in ungeerdeten Netzen: ≦ 690 V
Lebensdauer (mechanisch): 20000 Schaltspiele
Lebensdauer (elektrisch) bei AC-1, 400 V: 10000 Schaltspiele
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 63 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Einbaugerät Festeinbautechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Ja
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 0 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 30 kW
    Bedingter Bemessungskurzschlussstrom Iq: 0 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Ja
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Geeignet für Zwischenbau: Ja
    Ausführung des Betätigungselements: Kipphebel
    Verriegelbar: Ja
    Anschlussart Hauptstromkreis: Rahmenklemme
    Bemessungsbetriebsspannung: 690|690 V
    Bemessungskurzzeitstromfestigkeit Icw: 2 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 0 A
    Schaltleistung bei 400 V: 0 kW
    Ausführung als Wendeschalter: Nein
    Breite: 90
    Höhe: 145
    Tiefe: 88
    Anzahl der Schalter: 1
