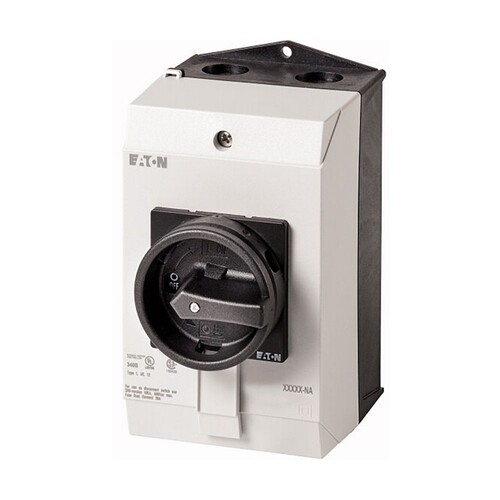

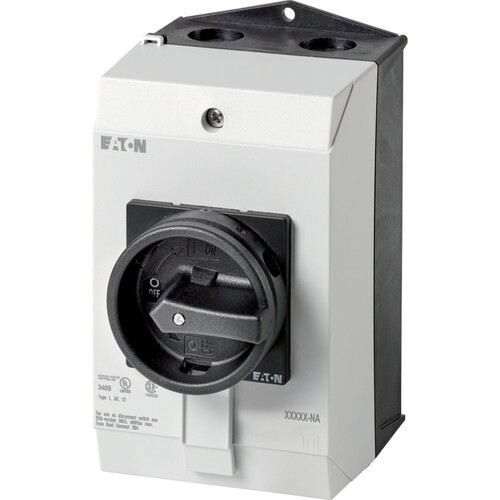

255889 EATON P1-25/12/SVB-SW/HI11 Hauptschalter Aufbau

20266211
4033120
1 Stk
4015082558895
GB
8536508090
Hauptschalter, P1, Bemessungsdauerstrom (Iu): 25 A, Funktionen: Verriegelbar, HALT-Funktion, Ausstattung: Schwarzer Drehgriff und Sicherungsring, Montageart: Aufputzmontage, Polzahl: 3-polig, Schutzart: NEMA 12
Anmerkungen zur LIMMERT-KI

Der Eaton Moeller® P1 Hauptschalter ist ein zuverlässiges und leistungsstarkes Schaltgerät mit einer Nennstromstärke von 25 A und einer Schutzart von IP65. Er bietet eine kompakte Bauweise mit Abmessungen von 115 mm in der Tiefe, 100 mm in der Breite und 180 mm in der Höhe. Mit einem schwarzen Drehgriff und einem Verriegelungsring ausgestattet, ermöglicht er eine sichere Bedienung und ist für die Oberflächenmontage konzipiert. Der Schalter ist für den Einsatz in anspruchsvollen Umgebungen geeignet, mit einem Betriebstemperaturbereich von -25 °C bis 40 °C. Die hohe mechanische Lebensdauer von 300.000 Schaltvorgängen und die Möglichkeit, als Wartungs- oder Reparaturschalter verwendet zu werden, machen ihn zu einer idealen Wahl für industrielle Anwendungen. Er erfüllt die UL/CSA-Zertifizierungen und bietet eine hohe Zuverlässigkeit und Sicherheit.

Produktinfos

Nennstrom (Iu): 25 A
Polzahl: 3
Schutzart (IP): IP65 (frontseitig)
Gerätebauart: Komplettgerät im Gehäuse
Ausführung als Hauptschalter: Ja
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Betriebstemperatur (min): -25 °C
Betriebstemperatur (max): 40 °C
Abmessungen (L x B x H): 115 x 100 x 180 mm
Gewicht: 0,495 kg
Anzahl der N/O Kontakte: 1
Anzahl der N/C Kontakte: 1
Betätigungselement: Schwarzer Drehgriff mit Verriegelungsring
Betriebsfrequenz: 1200 Schaltvorgänge/h
Überstromschutz: 80 kA
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 25 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: IP65
Gerätebauart: Komplettgerät im Gehäuse
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 13 kW
Bedingter Bemessungskurzschlussstrom Iq: 80 kA
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Ja
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: Nein
Geeignet für Zwischenbau: Nein
Ausführung des Betätigungselements: Türkupplungsdrehantrieb
Verriegelbar: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsspannung: 690|690 V
Bemessungskurzzeitstromfestigkeit Icw: 0.64 kA
Farbe des Betätigungselements: schwarz
Bemessungsdauerstrom bei AC-21, 400 V: 25 A
Schaltleistung bei 400 V: 13 kW
Ausführung als Wendeschalter: Nein
Breite: 100
Höhe: 180
Tiefe: 115
Anzahl der Schalter: 1
