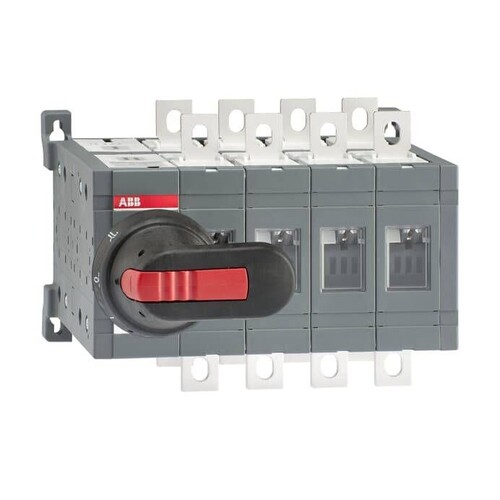

1SCA108600R1001 ABB Lastumsch. OT250E04CFP

31707670
3235634
1 Stk
6417019399584
FI
85365080
ABB
1SCA108600R1001
beantwortete(n) Fragen weitere Varianten
Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen. Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Raumausnutzung. Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen. Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen. ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Zudem kann eine intelligente Steuereinheit mit dem Schalter kombiniert werden, damit dieser als ATS (Automatic Transfer Switch) funktioniert. Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.
Anmerkungen zur LIMMERT-KI

Der ABB Lastumschalter OT250E04CFP ist eine hochleistungsfähige Lösung für manuelle Umschaltungen in industriellen Anwendungen. Mit einer Polzahl von 4 und einem maximalen Bemessungsstrom von 250 A eignet sich dieser Schalter für den Einsatz in anspruchsvollen Umgebungen. Die Schutzart IP20 gewährleistet eine sichere Nutzung, während der 90° Schaltwinkel eine schnelle Umschaltung ermöglicht. Der Lastumschalter ist als Hauptschalter ausgelegt und bietet eine Mindest-AUS-Zeit von nur 20 ms zwischen den Umschaltungen. Zudem ist er als Wartungs- und Reparaturschalter konzipiert, was ihn zu einer flexiblen Wahl für verschiedene Anwendungen macht. Der OT250E04CFP ist ideal für den Einsatz in Anlagen, die eine zuverlässige und sichere Stromverteilung erfordern.

Produktinfos

Polzahl: 4
Bemessungsstrom AC-21A/AC-22A: 250 A
Bemessungsstrom AC-23A: 170 A
Schaltspannung: ≤ 415 V
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Steckeinsatztechnik
Ausführung als Hauptschalter: Ja
Ausführung als Wartungs-/Reparaturschalter: Ja
Motorantrieb optional: Nein
Mindest-AUS-Zeit: 20 ms
Schaltwinkel: 90°
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: Ja
    Polzahl: 4
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Einbaugerät Steckeinsatztechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 140 kW
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 1000 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Frontbefestigung 4-Loch: Ja
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: langer Drehgriff
    Verriegelbar: Ja
    Anschlussart Hauptstromkreis: Bolzenanschluss
    Bemessungsbetriebsspannung: 1000|1000 V
    Bemessungskurzzeitstromfestigkeit Icw: 8 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 250 A
    Schaltleistung bei 400 V: 140 kW
    Ausführung als Wendeschalter: Nein
    Anzahl der Schalter: 1
