1SCA105798R1001 ABB Lasttrennsch. OT80F3

22677662
3633137
1 Stk
6417019397016
FI
85365080
ABB
1SCA105798R1001
beantwortete(n) Fragen weitere Varianten
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität., Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. , Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Anmerkungen zur LIMMERT-KI

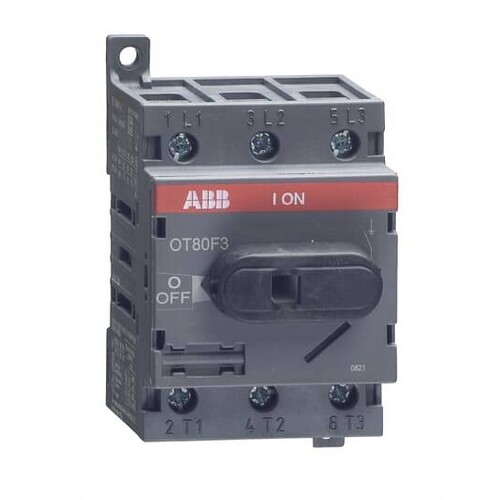

Der OT80F3 Lasttrennschalter von ABB ist ein zuverlässiges und vielseitiges Gerät für industrielle Anwendungen. Mit einem Nennstrom von 80 A und einer robusten Bauweise ist dieser 3-polige Schalter ideal für die sichere Trennung von elektrischen Stromkreisen. Er ist für die Basismontage konzipiert und bietet eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen geeignet macht. Der Schalter kann mit einem Kabelquerschnitt von 1,5 bis 35 mm² verbunden werden und ist mit Schraubanschlüssen ausgestattet. Seine Nennbetriebsleistung beträgt 37 kW bei 400 V. Dank seiner flexiblen Einbaulage und der hohen Effizienz ist der OT80F3 eine ausgezeichnete Wahl für Haupt- oder Unterverteilungen in verschiedenen Anwendungen.

Produktinfos

Nennstrom: 80 A
Polzahl: 3
Schutzart (IP): IP20
Gerätebauart: Festeinbautechnik
Einbauart: Basismontage
Nennbetriebsleistung bei AC-23A (Pe) 400 V: 37 kW
Betriebsmechanismus: Mechanismus oben am Schalter
Kabelf querschnitt: 1.5...35 mm²
Anschlusstyp: Schraubanschlüsse
Drehmoment: 2 N·m
Betriebsart: Vorn bedient
Maximaler Betriebsstrom UL/CSA: 80 A
Umgebungstemperatur: -25 bis 40 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 80 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Einbaugerät Festeinbautechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 37 kW
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 750 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Ja
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Ausführung des Betätigungselements: kurzer Drehgriff
    Verriegelbar: Nein
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsbetriebsspannung: 750|750 V
    Bemessungskurzzeitstromfestigkeit Icw: 1.5 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 80 A
    Schaltleistung bei 400 V: 37 kW
    Ausführung als Wendeschalter: Nein
