  6. 1SCA105023R1001 ABB 1SCA105023R1001 Lasttrennsch. OT100FT3

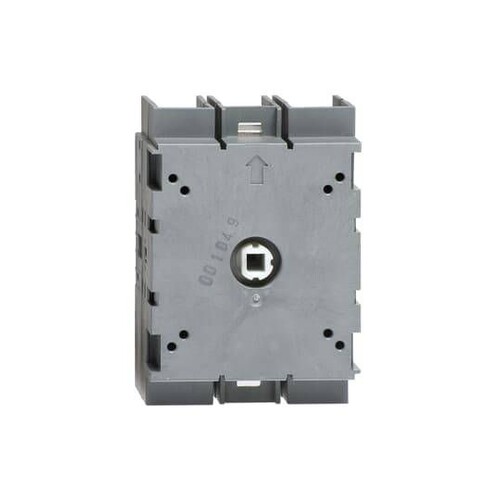

1SCA105023R1001 ABB 1SCA105023R1001 Lasttrennsch. OT100FT3

26910668
3633118
1 Stk
6417019391540
FI
85365080
weitere Infos weitere Infos ausblenden
ABB
1SCA105023R1001
beantwortete(n) Fragen weitere Varianten
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität., Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. , Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ABB Lasttrennschalter OT100FT3 ist ein robuster und vielseitiger 3-poliger Schalter, der für die Türmontage konzipiert ist. Mit einer Nennstromkapazität von bis zu 100 A und einer Nennbetriebsleistung von 37 kW bei 400 V bietet er zuverlässige Leistung in industriellen Anwendungen. Die kompakten Abmessungen von 100 mm Breite, 70 mm Höhe und 66,5 mm Tiefe machen ihn ideal für Anwendungen mit begrenztem Platzangebot. Der OT100FT3 ist mit Schraubanschlüssen ausgestattet und hat eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen geeignet macht. Dank seiner hohen thermischen Stromkapazität von 115 A und der Möglichkeit, Kabelquerschnitte von 10 bis 70 mm² zu verwenden, ist dieser Schalter äußerst flexibel. Er erfüllt die Anforderungen nach IEC 60947-3 und ist somit eine hervorragende Wahl für Sicherheits- und Wartungsanwendungen.

Produktinfos

Gerätetyp: Lasttrennschalter
Polzahl: 3
Breite: 100 mm
Höhe: 70 mm
Tiefe: 66,5 mm
Gewicht: 0,415 kg
Nennstrom AC-21A: 100 A
Nennstrom AC-22A: 100 A
Nennstrom AC-23A: 80 A (380...415 V)
Nennbetriebsleistung AC-23A: 37 kW (400...415 V)
Thermischer Strom Ith: 115 A
Isolationsspannung Ui: 750 V
Schutzart (IP): IP20
Kabelquerschnitt: 10...70 mm²
Betriebsmechanismus: Frontbetätigung
Montageart: Türmontage
Schraubanschlüsse: Ja
Tightening Torque: 6 N·m
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    21710201
    Preisanzeige nur nach Anmeldung
    26910695
    Preisanzeige nur nach Anmeldung
    25617796
    Preisanzeige nur nach Anmeldung
    02102221
    Preisanzeige nur nach Anmeldung
    21563186
    Preisanzeige nur nach Anmeldung
    20233101
    Preisanzeige nur nach Anmeldung
    20828620
    Preisanzeige nur nach Anmeldung
    21095229
    Preisanzeige nur nach Anmeldung
    20296962
    Preisanzeige nur nach Anmeldung
    21204100
    Preisanzeige nur nach Anmeldung
    22641255
    Preisanzeige nur nach Anmeldung
    26910724
    Preisanzeige nur nach Anmeldung
    02011991
    Preisanzeige nur nach Anmeldung
    02011886
    Preisanzeige nur nach Anmeldung
    24000327
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 115 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Einbaugerät Festeinbautechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 37 kW
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 750 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Ausführung des Betätigungselements: ohne
    Verriegelbar: Nein
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsbetriebsspannung: 750|750 V
    Bemessungskurzzeitstromfestigkeit Icw: 2.5 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 100 A
    Schaltleistung bei 400 V: 37 kW
    Ausführung als Wendeschalter: Nein
