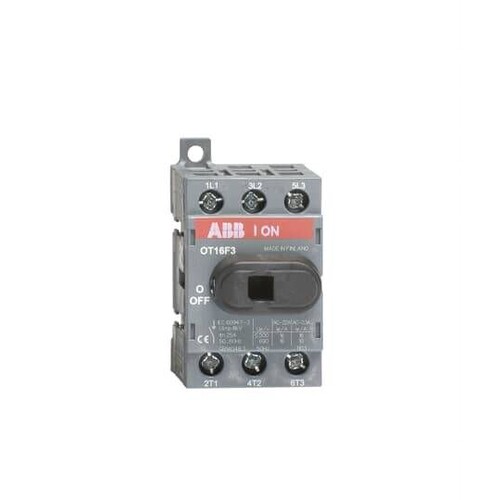

1SCA104811R1001 ABB Lasttrennsch. OT16F3

20626221
3633097
1 Stk
6417019389554
FI
85365080
ABB
OT16F3
beantwortete(n) Fragen weitere Varianten
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität., Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. , Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Anmerkungen zur LIMMERT-KI

Der ABB Lasttrennschalter OT16F3 ist ein robuster und vielseitiger 3-poliger Schalter, der für Anwendungen mit einer maximalen Stromstärke von 16 A und einer Betriebsspannung von bis zu 690 V AC konzipiert ist. Mit kompakten Abmessungen von 35 mm Breite, 68 mm Höhe und 56 mm Tiefe ist er ideal für den Einsatz in Haupt- und Unterverteilungen. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Der OT16F3 bietet eine hohe Flexibilität bei der Planung durch die wählbare Einbaulage und ist für verschiedene Anwendungen geeignet, einschließlich als Hauptschalter. Mit einem Nettogewicht von nur 0,11 kg ist dieser Schalter eine effiziente Lösung für moderne elektrische Systeme.

Produktinfos

Typ: Lasttrennschalter
Anzahl Pole: 3
Bemessungsstrom: 16 A
Maximale Betriebsspannung: 690 V AC
Schutzart (IP): IP20
Breite: 35 mm
Höhe: 68 mm
Tiefe: 56 mm
Nettogewicht: 0,11 kg
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Kabelquerschnitt: 0,75…10 mm²
Gerätebauart: Einbaugerät Festeinbautechnik
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 25 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: IP20
Gerätebauart: Einbaugerät Festeinbautechnik
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 7.5 kW
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 750 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Ja
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: Ja
Ausführung des Betätigungselements: kurzer Drehgriff
Verriegelbar: Nein
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsspannung: 750|750 V
Bemessungskurzzeitstromfestigkeit Icw: 0.5 kA
Farbe des Betätigungselements: schwarz
Bemessungsdauerstrom bei AC-21, 400 V: 16 A
Schaltleistung bei 400 V: 7.5 kW
Ausführung als Wendeschalter: Nein
