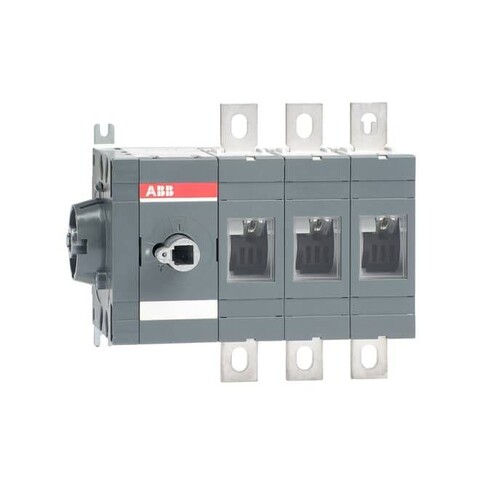

1SCA022860R1780 Stotz Lasttrennsch. OT400ES03

24509038
2213980
1 Stk
6417019308883
FI
85365080
ABB
OT400ES03
beantwortete(n) Fragen weitere Varianten
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität., Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. , Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Anmerkungen zur LIMMERT-KI

Der Stotz Lasttrennschalter OT400ES03 ist ein hochleistungsfähiger, 3-poliger Schalter, der für die sichere Trennung von Stromkreisen in industriellen Anwendungen konzipiert ist. Mit einem Nennstrom von bis zu 400 A und einer Nennspannung von 1000 V bietet dieser Schalter eine zuverlässige Leistung und hohe Effizienz. Die kompakten Abmessungen von 226 mm Breite, 185 mm Höhe und 107 mm Tiefe ermöglichen eine einfache Integration in bestehende Systeme. Der OT400ES03 ist für die Basis-Montage geeignet und bietet eine IP00 Schutzart, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Der Schalter ist für den Einsatz als Hauptschalter in Haupt- oder Unterverteilungen konzipiert und bietet eine Vielzahl von Zubehörteilen, um die Flexibilität und Funktionalität zu erhöhen. Vertrauen Sie auf die Qualität und Zuverlässigkeit von Stotz für Ihre elektrischen Anwendungen.

Produktinfos

Nennstrom AC-21A: 400 A
Nennstrom AC-22A: 400 A
Nennstrom AC-23A: 400 A
Nennleistungsaufnahme AC-23A bei 220 ... 240 V: 132 kW
Nennleistungsaufnahme AC-23A bei 400 ... 415 V: 230 kW
Nennleistungsaufnahme AC-23A bei 500 V: 280 kW
Nennleistungsaufnahme AC-23A bei 690 V: 400 kW
Thermischer Strom (Ith): 400 A
Thermischer Strom (Ithe): 400 A
Nennimpulsfestigkeitsspannung (Uimp): 12 kV
Nennisolationsspannung nach IEC/EN 60664-1 (Ui): 1000 V
Nennbetriebsspannung Hauptstromkreis: 1000 V
Nennkurzschlussstrom (690 V): 65 kA
Nennkurzzeitstrom für 1 s (Icw): 15 kA
Leistungsverlust bei Nennbedingungen pro Pol: 10 W
Verschmutzungsgrad: 3
Polzahl: 3
Schutzart (IP): IP00
Abmessungen (B x H x T): 226 mm x 185 mm x 107 mm
Gewicht: 3,2 kg
Montageart: Basis-Montage
Betriebsart: Seitenbetätigung
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 400 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: sonstige
Gerätebauart: Einbaugerät Festeinbautechnik
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 220 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 230 kW
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 1000 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Ja
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: Ja
Ausführung des Betätigungselements: ohne
Verriegelbar: Nein
Anschlussart Hauptstromkreis: Bolzenanschluss
Bemessungsbetriebsspannung: 1000|1000 V
Bemessungskurzzeitstromfestigkeit Icw: 15 kA
Bemessungsdauerstrom bei AC-21, 400 V: 400 A
Schaltleistung bei 400 V: 230 kW
Ausführung als Wendeschalter: Nein
