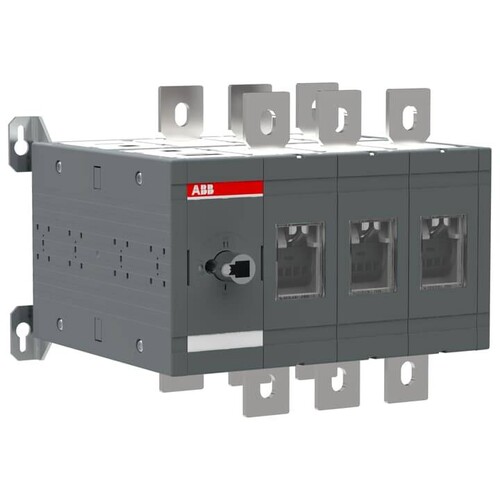

1SCA022785R4430 ABB Lasttrennsch. OT630E03C

26362260
1 Stk
6417019255811
FI
85365080
ABB
1SCA022785R4430
beantwortete(n) Fragen weitere Varianten
Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen. Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Raumausnutzung. Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen. Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen. ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Zudem kann eine intelligente Steuereinheit mit dem Schalter kombiniert werden, damit dieser als ATS (Automatic Transfer Switch) funktioniert. Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.
Anmerkungen zur LIMMERT-KI

Der ABB Lasttrennschalter OT630E03C ist ein leistungsstarker, manuell betätigter Umschalter mit einem Nennstrom von 630 A und drei Polen. Er ist für den Einsatz in anspruchsvollen Anwendungen konzipiert und bietet eine hohe Betriebssicherheit. Mit einer Schutzart von IP20 ist er ideal für den Einsatz in geschützten Umgebungen geeignet. Der Schalter ist für Spannungen bis zu 690 V ausgelegt und ermöglicht eine zuverlässige Stromverteilung. Die Montage erfolgt einfach auf einer Basis, und der Schalter ist für eine Vielzahl von Anwendungen in der Industrie geeignet. Beachten Sie, dass der Griff und die Welle separat bestellt werden müssen. Der OT630E03C erfüllt alle relevanten Sicherheitsstandards und ist eine ausgezeichnete Wahl für Ihre elektrischen Schaltbedürfnisse.

Produktinfos

Nennstrom (Iu): 630 A
Polzahl: 3
Schutzart (IP): IP20
Bauart: Einbaugerät Steckeinsatztechnik
Rated Operational Current AC-21A (Ie): 630 A (380 ... 415 V)
Rated Operational Current AC-22A (Ie): 630 A (500 V)
Rated Operational Current AC-23A (Ie): 630 A (690 V)
Rated Operational Power AC-23A (Pe): 355 kW (380 ... 415 V)
Rated Impulse Withstand Voltage (Uimp): 12 kV
Rated Insulation Voltage (Ui): 1000 V
Rated Short-time Withstand Current: 20 kA (1 s)
Power Loss: 25 W
Tightening Torque acc. IEC 60947-1: 50 ... 75 N·m
Handle Type: Handle and shaft not included
Distance Between Standard Phases: Standard
Operating Mode: Front operated
Mounting Type: Base mounting
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 630 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Einbaugerät Steckeinsatztechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 355 kW
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 1000 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Frontbefestigung 4-Loch: Ja
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: ohne
    Verriegelbar: Ja
    Bemessungsbetriebsspannung: 1000|1000 V
    Bemessungskurzzeitstromfestigkeit Icw: 20 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 630 A
    Schaltleistung bei 400 V: 355 kW
    Ausführung als Wendeschalter: Nein
    Anzahl der Schalter: 1
