1SCA022771R7520 ABB Lasttrennsch. OT200E03CP

29662879
2213959
1 Stk
6417019251912
FI
85365019
ABB
1SCA022771R7520
beantwortete(n) Fragen weitere Varianten
Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen. , Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Platznutzung. Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen. , Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen. ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. , Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.
Anmerkungen zur LIMMERT-KI

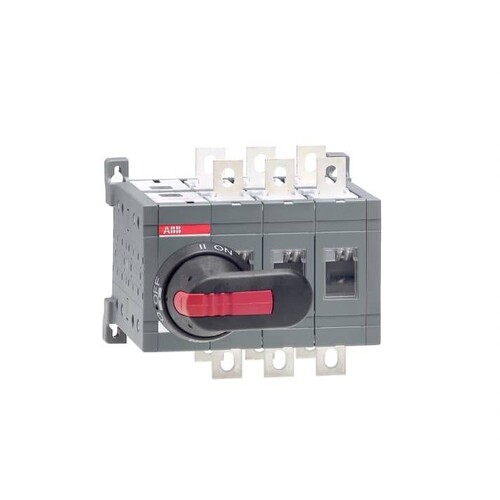

Der ABB Lasttrennschalter OT200E03CP ist ein manuell betätigter Lastumschalter, der für Anwendungen mit einem Nennstrom von bis zu 200 A ausgelegt ist. Mit einer Nennleistung von 135 kVA bei AC-21A und 110 kW bei AC-23A bietet dieser Schalter eine zuverlässige Lösung für industrielle Anwendungen. Die Schutzart IP20 gewährleistet, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Die kompakte Bauform und die Möglichkeit der Einbaugeräte-Steckeinsatztechnik ermöglichen eine optimale Nutzung des verfügbaren Platzes. Der OT200E03CP ist als Hauptschalter konzipiert und eignet sich nicht für Sicherheits- oder NOT-AUS-Anwendungen. Optionales Zubehör wie Griffe und Verlängerungswellen sind verfügbar, um die Funktionalität zu erweitern.

Produktinfos

Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP): IP20
Gerätebauart: Einbaugerät Steckeinsatztechnik
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Nennstrom: 200 A
Nennleistung AC-21A: 135 kVA
Nennleistung AC-23A: 110 kW
Kabelquerschnitt: [mm2]
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Einbaugerät Steckeinsatztechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 110 kW
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 1000 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Frontbefestigung 4-Loch: Ja
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: langer Drehgriff
    Verriegelbar: Ja
    Anschlussart Hauptstromkreis: Bolzenanschluss
    Bemessungsbetriebsspannung: 1000|1000 V
    Bemessungskurzzeitstromfestigkeit Icw: 8 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 200 A
    Schaltleistung bei 400 V: 110 kW
    Ausführung als Wendeschalter: Nein
    Anzahl der Schalter: 1
