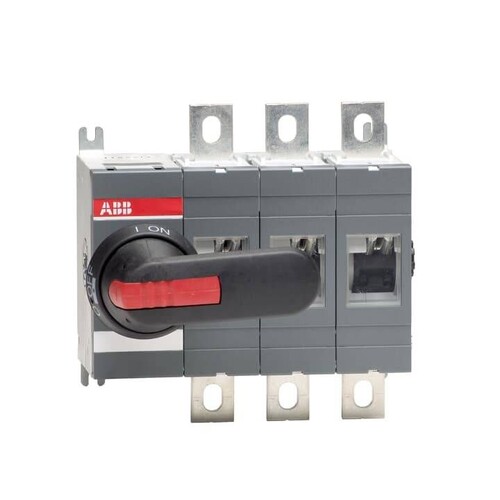

1SCA022718R8780 ABB Lasttrennsch. OT400E03P

28171193
5380534
1 Stk
6417019230450
FI
85381000
ABB
OT400E03P
beantwortete(n) Fragen weitere Varianten
Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität., Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. , Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.
Anmerkungen zur LIMMERT-KI

Der ABB Lasttrennschalter OT400E03P ist ein robuster, 3-poliger Schalter, der für den Einsatz in industriellen Anwendungen konzipiert ist. Mit einem Bemessungsdauerstrom von 400 A und einer Bemessungsbetriebsleistung von 220 kW bei AC-3, 400 V, bietet er eine zuverlässige Leistung in anspruchsvollen Umgebungen. Der Schalter ist frontseitig bedienbar und verfügt über eine Schutzart von IP65, was ihn ideal für den Einsatz in rauen Bedingungen macht. Mit kompakten Abmessungen von 191 mm Breite, 185 mm Höhe und 107 mm Tiefe ist er leicht zu integrieren. Der OT400E03P ist für die Verwendung als Hauptschalter geeignet und bietet eine hohe mechanische Haltbarkeit von 16.000 Betätigungen. Seine vielfältigen Einsatzmöglichkeiten und die hohe Flexibilität machen ihn zu einer ausgezeichneten Wahl für moderne elektrische Systeme.

Produktinfos

Bemessungsdauerstrom Iu: 400 A
Polzahl: 3
Schutzart (IP): IP65
Gerätebauart: Einbaugerät Festeinbautechnik
Ausführung als Hauptschalter: Ja
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 220 kW
Abmessungen (B x H x T): 191 x 185 x 107 mm
Gewicht: 3.2 kg
Rated Impulse Withstand Voltage (Uimp): 12 kV
Rated Insulation Voltage (Ui): 1000 V
Rated Operational Voltage Main Circuit: 1000 V
Rated Short-Circuit Making Capacity (Icm): 65 kA
Rated Short-time Withstand Current (Icw) for 1 s: 15 kA
Power Loss at Rated Operating Conditions per Pole: 10 W
Tightening Torque acc. IEC 60947-1: 30…44 N·m
Mechanical Durability: 16000
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsdauerstrom Iu: 400 A
Ausführung als Hauptschalter: Ja
Polzahl: 3
Schutzart (IP), frontseitig: sonstige
Gerätebauart: Einbaugerät Festeinbautechnik
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 220 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V: 230 kW
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Max. Bemessungsbetriebsspannung Ue bei AC: 1000 V
Motorantrieb integriert: Nein
Spannungsauslöser optional: Nein
Geeignet für Bodenbefestigung: Ja
Geeignet für Frontbefestigung 4-Loch: Nein
Geeignet für Frontbefestigung Zentral: Nein
Geeignet für Verteilereinbau: Ja
Ausführung des Betätigungselements: langer Drehgriff
Verriegelbar: Ja
Anschlussart Hauptstromkreis: Bolzenanschluss
Bemessungsbetriebsspannung: 1000|1000 V
Bemessungskurzzeitstromfestigkeit Icw: 15 kA
Farbe des Betätigungselements: schwarz
Bemessungsdauerstrom bei AC-21, 400 V: 400 A
Schaltleistung bei 400 V: 230 kW
Ausführung als Wendeschalter: Nein
