CAD50BD Schneider E. HILFSSCHUETZ 5S 10A 24VDC

21063967
4886004
1 Stk
3389110405583
13389110405580
FR
8536419089

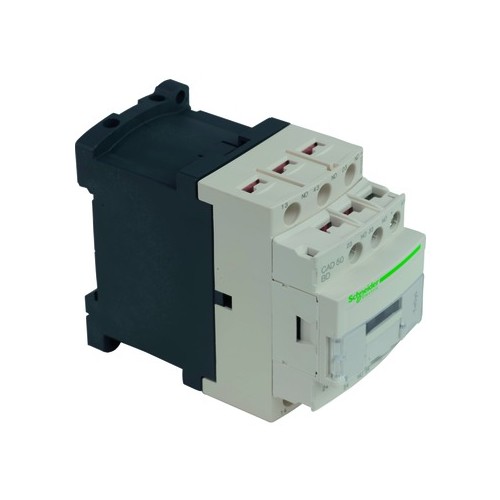

TeSys Hilfsschütze CAD. Hilfsschütz, Gleichspannungsbetätigt 24 V DC mit integrierter Schutzbeschaltung. Anschluss Schraubklemmen, Hilfsschalter 5 S, MTZ 12. Gerätebreite 45 mm, Schraub- und Schnappbefestigung. Fünf integrierte Hilfskontakte, erweiterbar um bis zu neun Hilfskontakte.
Anmerkungen zur LIMMERT-KI

Das TeSys CAD Hilfsschütz von Schneider Electric ist ein leistungsstarkes Steuerrelais, das für Gleichstromanwendungen mit einer Spannung von 24 V DC konzipiert wurde. Mit einer maximalen Schaltleistung von 10 A und einer robusten Bauweise eignet sich dieses Relais ideal für Steuerstromkreise in industriellen Anwendungen. Es verfügt über fünf integrierte Schließerkontakte und kann um zusätzliche Kontakte erweitert werden. Mit einer kompakten Größe von 45 mm in der Breite, 77 mm in der Höhe und 93 mm in der Tiefe passt es problemlos in verschiedene Montagesituationen. Das Hilfsschütz ist für eine Umgebungstemperatur von -40 bis 60 °C ausgelegt und bietet eine hohe mechanische Lebensdauer von bis zu 30 Millionen Zyklen. Die Schutzart IP2x sorgt für Sicherheit und Zuverlässigkeit in anspruchsvollen Umgebungen.

Produktinfos

Baureihe: TeSys Deca
Produktname: TeSys CAD
Produkt- oder Komponententyp: Steuerrelais
Anwendung des Schützes: Steuerstromkreis
Zusatzmerkmale: Nutzungskategorie AC-14, DC-13, AC-15
Zusammensetzung des Polkontakts: 5 NO
Betriebsbemessungsspannung: <= 690 V AC
Steuerstromkreis-Typ: DC Standard
Steuerkreisspannung: 24 V DC
Bemessungs-Stoßspannungsfestigkeit: 6 kV
Konventioneller thermischer Strom: 10 A (bei 60 °C)
Nenneinschaltleistung AC: 140 A
Nenneinschaltleistung DC: 250 A
Bemessungs-Kurzzeitstromfestigkeit: 100 A - 1 s
Zugehörige Absicherung: 10 A gG
Bemessungs-Isolationsspannung: 600 V UL, 690 V IEC
Montagehalterung: Schiene, Platte
Anschlüsse: Schraubklemmenleisten 1…4 mm²
Anzugsdrehmoment: 1,2 Nm
Betriebszeit: 53 - 72 ms
Mechanische Lebensdauer: 30 Mcycles
Max. Betriebsrate: 180 cyc/mn
Höhe: 77 mm
Breite: 45 mm
Tiefe: 93 mm
Produktgewicht: 0,58 kg
Schutzart (IP): IP2x
Umgebungstemperatur bei Betrieb: -40…60 °C
Umgebungstemperatur bei Lagerung: -60…80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: DC
Anzahl der Hilfskontakte als Schließer: 5
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Wechsler: 0
Bemessungssteuerspeisespannung DC: 24|24 V
Bemessungsbetriebsstrom Ie, 400 V: 10|24 A
Anzahl der Hilfskontakte als Schließer, voreilend: 0
Anzahl der Hilfskontakte als Öffner, verzögert schaltend: 0
Weitere Details
Anschlussart Hilfsstromkreis: Schraubanschluss
Montageart: DIN-Schiene/Schraube
Schnittstelle: Nein
Mit LED-Anzeige: Nein
Breite: 45
Höhe: 77
Tiefe: 93
Geeignet für Handbedienung: 0|24
Spannungsart der Betriebsspannung: DC
Bemessungsschaltstrom: 0.005
Bemessungsbetriebsstrom: 10
Betriebsspannung AC 50 Hz: 5
Betriebsspannung AC 60 Hz: 0
Betriebsspannung DC: 690|690
