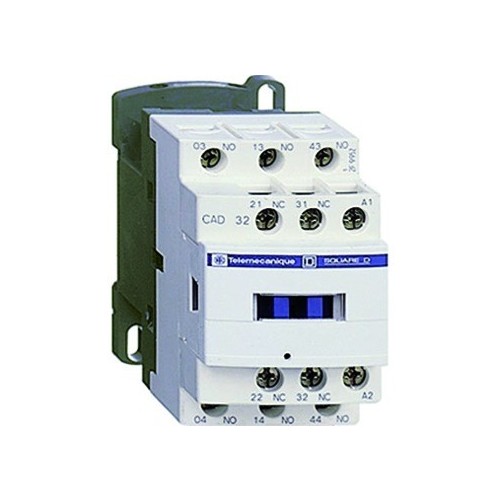

CAD32F7 Schneider E. HILFSSCHÜTZ 110VAC 3S+2Ö

02026250
4885997
1 Stk
3389110534276
43389110534274
FR
8536490099
TeSys D-Hilfsschütz für die Gebrauchskategorien AC-15 bis 690V und DC-13 bis 440V. Es verfügt über 5 Kontakte (3S + 2Ö), eine 110V 50/60Hz-AC-Spule, die über Schraubklemmen angeschlossen werden kann. Für anspruchsvolle Anwendungen mit hohen Betriebsgeschwindigkeiten bis zu 10800 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
Anmerkungen zur LIMMERT-KI

Das TeSys D Hilfsschütz von Schneider Electric ist ein hochzuverlässiges Steuerrelais mit 3 Schließern und 2 Öffnern, das für Anwendungen bis zu 690 V AC und 440 V DC geeignet ist. Mit einer Bemessungssteuerspeisespannung von 110 V AC und einer Betriebsfrequenz von 25 bis 400 Hz ist es ideal für anspruchsvolle Steuerkreise. Die kompakte Bauweise mit Abmessungen von 77 mm Höhe, 45 mm Breite und 84 mm Tiefe ermöglicht eine einfache Montage auf einer Platte oder Schiene. Das Gerät verfügt über eine hohe Impulsfestigkeit von 6 kV und einen thermischen Strom von bis zu 140 A, was es zu einer robusten Wahl für industrielle Anwendungen macht. Mit einer Betriebstemperatur von -40 bis 70 °C und der Schutzart IP2x ist es für den Einsatz in anspruchsvollen Umgebungen konzipiert. Das TeSys D Hilfsschütz erfüllt mehrere Normen, einschließlich IEC, UL und CSA, und ist ein Green Premium-Produkt, das RoHS- und REACh-konform ist.

Produktinfos

Anzahl der Kontakte: 3 NO + 2 NC
Bemessungssteuerspeisespannung: 110 V AC
Maximale Betriebsspannung: <= 690 V AC
Betriebsfrequenz: 25...400 Hz
Nutzungsart: AC-14, AC-15, DC-13
Betriebsstrom: 10 A bei 400 V
Impulsfestigkeit: 6 kV
Thermischer Strom: 140 A AC, 250 A DC
Kurzzeitstrom: 100 A für 1 s, 120 A für 500 ms, 140 A für 100 ms
Isolationsspannung: 600 V
Betriebstemperatur: -40...70 °C
Gewicht: 0,58 kg
Höhe: 77 mm
Breite: 45 mm
Tiefe: 84 mm
Schutzart: IP2x
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart zur Betätigung: AC
    Anzahl der Hilfskontakte als Schließer: 3|110
    Anzahl der Hilfskontakte als Öffner: 2
    Anzahl der Hilfskontakte als Wechsler: 0|110
    Bemessungssteuerspeisespannung AC 50 Hz: 110|110 V
    Bemessungsbetriebsstrom Ie, 400 V: 10 A
    Anzahl der Hilfskontakte als Schließer, voreilend: 0
    Anzahl der Hilfskontakte als Öffner, verzögert schaltend: 0
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 110|110 V
    Anschlussart Hilfsstromkreis: Schraubanschluss
    Montageart: EV010333|110
    Schnittstelle: Nein
    Mit LED-Anzeige: Nein
    Breite: 45
    Höhe: 58
    Tiefe: 57
    Geeignet für Handbedienung: Nein
    Spannungsart der Betriebsspannung: EV000460|110
    Bemessungsschaltstrom: 0.005
    Bemessungsbetriebsstrom: 10
    Betriebsspannung AC 50 Hz: 690|690
    Betriebsspannung AC 60 Hz: 690|690
    Betriebsspannung DC: 0
