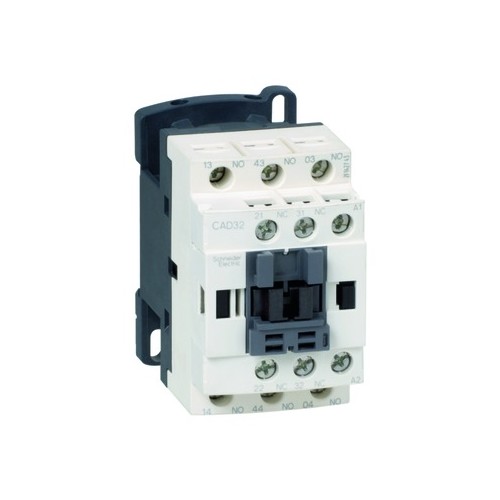

CAD32BL Schneider E. HILFSSCHUETZ 3S2O 10A 24VDC GL

22127959
2451003
1 Stk
3389110407082
43389110407080
FR
8536419089
TeSys Hilfsschütze CAD. Hilfsschütz, Gleichspannungsbetätigt 24V DC, geringe Leistungsaufnahme und integrierter Schutzbeschaltung. Anschluss Schraubklemmen, Hilfsschalter 3 S + 2 Ö, MTZ 12. Gerätebreite 45 mm, Schraub- und Schnappbefestigung. Fünf integrierte Hilfskontakte, erweiterbar um bis zu neun Hilfskontakte.
Anmerkungen zur LIMMERT-KI

Das CAD32BL Hilfsschütz von Schneider Electric ist ein zuverlässiges Steuerrelais, das speziell für Anwendungen mit einer Steuerstromkreisspannung von 24V DC entwickelt wurde. Mit einer kompakten Bauweise von 45 mm Breite, 77 mm Höhe und 93 mm Tiefe bietet es eine hohe Flexibilität bei der Installation. Das Gerät verfügt über 3 Schließer- und 2 Öffnerkontakte, die eine maximale Belastbarkeit von 10A bei 60 °C gewährleisten. Die integrierte Schutzbeschaltung und die geringe Leistungsaufnahme machen es ideal für den Einsatz in modernen Steuerungssystemen. Mit einer hohen mechanischen Lebensdauer von 30 Millionen Zyklen und einer IP2x Schutzart ist das CAD32BL für anspruchsvolle Umgebungen geeignet. Zudem erfüllt es die Normen EN/IEC 60947-5-1 und UL 60947-5-1, was die Sicherheit und Zuverlässigkeit des Produkts unterstreicht.

Produktinfos

Baureihe: TeSys Deca
Produktname: TeSys CAD
Produkt- oder Komponententyp: Steuerrelais
Anwendung des Schützes: Steuerstromkreis
Zusammensetzung des Polkontakts: 3 NO + 2 NC
Betriebsbemessungsspannung: <= 690 V AC
Steuerstromkreis-Typ: DC geringe Leistungsaufnahme
Steuerkreisspannung: 24 V DC
Bemessungs-Stoßspannungsfestigkeit: 6 kV
Konventioneller thermischer Strom: 10 A (bei 60 °C)
Nenneinschaltleistung AC: 140 A
Nenneinschaltleistung DC: 250 A
Bemessungs-Kurzzeitstromfestigkeit: 100 A - 1 s
Zugehörige Absicherung: 10 A gG
Bemessungs-Isolationsspannung: 600 V UL, 690 V IEC
Montagehalterung: Platte, Schiene
Anschlüsse: Schraubklemmenleisten
Anzugsdrehmoment: 1,2 Nm
Betriebszeit: 65 - 88 ms
Mechanische Lebensdauer: 30 Mcycles
Max. Betriebsrate: 180 cyc/mn
Höhe: 77 mm
Breite: 45 mm
Tiefe: 93 mm
Produktgewicht: 0,58 kg
Schutzart (IP): IP2x
Umgebungstemperatur bei Betrieb: -40…60 °C
Umgebungstemperatur bei Lagerung: -60…80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: DC
Anzahl der Hilfskontakte als Schließer: 3
Anzahl der Hilfskontakte als Öffner: 2
Anzahl der Hilfskontakte als Wechsler: 0
Bemessungssteuerspeisespannung DC: 24|24 V
Bemessungsbetriebsstrom Ie, 400 V: 10|24 A
Anzahl der Hilfskontakte als Schließer, voreilend: 0
Anzahl der Hilfskontakte als Öffner, verzögert schaltend: 0
Weitere Details
Anschlussart Hilfsstromkreis: Schraubanschluss
Montageart: DIN-Schiene/Schraube
Schnittstelle: Nein
Mit LED-Anzeige: Nein
Breite: 45
Höhe: 58
Tiefe: 57
Geeignet für Handbedienung: 0|24
Spannungsart der Betriebsspannung: DC
Bemessungsschaltstrom: 0.005
Bemessungsbetriebsstrom: 10
Betriebsspannung AC 50 Hz: 3
Betriebsspannung AC 60 Hz: 0
Betriebsspannung DC: 690|690
