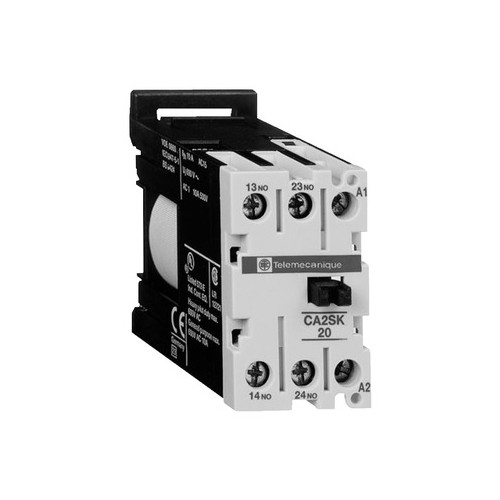

CA2SK20B7 Schneider E. HILFSSCHUETZ 2S 10A 24VAC

23329887
4885978
1 Stk
3389110564143
43389110564141
CZ
8536419089
Hilfsschütz TeSys SK für die Gebrauchskategorien AC-15 bis 690V und DC-13 bis 440V. Es verfügt über 2 Kontakte (2S) und eine Spule mit 24V 50/60Hz AC in einer Breite von 27mm. Er wurde für Anwendungen mit einer Betriebsrate von bis zu 1200 Zyklen/Stunde entwickelt und bietet eine hohe Zuverlässigkeit und Haltbarkeit. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHs/Reach).
Anmerkungen zur LIMMERT-KI

Das Hilfsschütz TeSys CA2SK von Schneider Electric ist ein zuverlässiges Steuerrelais, das für Anwendungen in Steuerstromkreisen konzipiert ist. Mit einer Spule von 24 V AC bei 50/60 Hz und einer maximalen Betriebsstromstärke von 10 A bietet es eine hohe Leistung und Flexibilität. Das Gerät ist für den Einsatz in anspruchsvollen Umgebungen geeignet und erfüllt mehrere internationale Normen, darunter IEC, UL und CSA. Mit einer kompakten Baugröße von 27 mm Breite, 56 mm Höhe und 55,5 mm Tiefe ist es einfach zu installieren und bietet eine mechanische Lebensdauer von bis zu 10 Millionen Zyklen. Die Schutzart IP2x sorgt für zusätzlichen Schutz in industriellen Anwendungen. Das TeSys CA2SK ist die ideale Wahl für zuverlässige Steuerungslösungen in der Automatisierungstechnik.

Produktinfos

Baureihe: TeSys
Produktname: TeSys CASK
Produkt- oder Komponententyp: Steuerrelais
Kurzbezeichnung des Geräts: CA2SK
Anwendung des Schützes: Steuerstromkreis
Nutzungskategorie: DC-13, AC-15
Polkontakt: 2 S
Betriebsbemessungsspannung: 690 V
Steuerstromkreis-Typ: AC bei 50/60 Hz
Steuerkreisspannung: 24 V AC 50/60 Hz
Konventioneller thermischer Strom: 10 A (bei 55 °C)
Zugehörige Absicherung: 10 A gL
Bemessungs-Isolationsspannung: 690 V
Montagehalterung: Schiene, Platte
Anschlüsse: Schraubklemmenleisten
Anzugsdrehmoment: 0,8 Nm
Betriebszeit: 6 - 8 ms (NO-Öffnung), 7 - 14 ms (NO-Schließung)
Mechanische Lebensdauer: 10 Mcycles
Max. Betriebsrate: 1200 cyc/h
Anzugsleistung in VA: 16 VA (bei 20 °C)
Halteleistungsaufnahme in VA: 4,2 VA (bei 20 °C)
Wärmeabgabe: 1,4 W
Höhe: 56 mm
Breite: 27 mm
Tiefe: 55,5 mm
Produktgewicht: 0,132 kg
Schutzart (IP): IP2x
Umgebungstemperatur bei Betrieb: -20…50 °C
Umgebungstemperatur bei Lagerung: -50…70 °C
Betriebshöhe: 2000 m
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte als Schließer: 2|24
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Wechsler: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungsbetriebsstrom Ie, 400 V: 10|24 A
Anzahl der Hilfskontakte als Schließer, voreilend: 0
Anzahl der Hilfskontakte als Öffner, verzögert schaltend: 0
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Anschlussart Hilfsstromkreis: Schraubanschluss
Montageart: DIN-Schiene/Schraube
Schnittstelle: Nein
Mit LED-Anzeige: Nein
Breite: 45
Höhe: 77
Tiefe: 84
Geeignet für Handbedienung: Nein
Spannungsart der Betriebsspannung: EV000460|24
Bemessungsschaltstrom: 0.005
Bemessungsbetriebsstrom: 10
Betriebsspannung AC 50 Hz: 690|690
Betriebsspannung AC 60 Hz: 690|690
Betriebsspannung DC: 0
