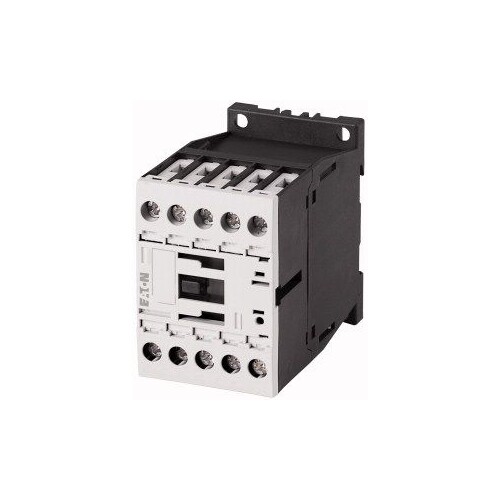

276397 Eaton DILA-22(190V50HZ,220V60HZ) HilfsSchütz, 2S / 2Oe, AC-betätigt

21449898
2434559
1 Stk
4015082763978
RO
8536490099
Hilfsschütz, Sortiment: DILA Relais, Anwendung: Hilfsschütze, Beschreibung: Basisgeräte mit positiven Betriebskontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 2 S, Kontakte Ö = Öffner: 2 Ö, Codenummer und Version der Kombination Unterscheidungsnummer: 22D, Kombinierbar mit Hilfsschaltermodul: DILA-XHI(V)¿, Betätigungsspannung: 190 V 50 Hz, 220 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Kontaktnummern gemäß EN 50011, Markierungen Spulenanschluss gemäß EN 50005
Anmerkungen zur LIMMERT-KI

Der Eaton DILA-22 Hilfsschütz ist ein zuverlässiges und vielseitiges Gerät, das für AC-Betrieb mit einer Betätigungsspannung von 190 V bei 50 Hz und 220 V bei 60 Hz konzipiert wurde. Mit zwei Schließerkontakten und zwei Öffnerkontakten bietet dieses Hilfsschütz eine flexible Lösung für verschiedene Steuerungsanwendungen. Der Bemessungsbetriebsstrom beträgt 4 A bei 400 V, was es ideal für den Einsatz in industriellen Anwendungen macht. Die Schutzart IP20 sorgt für eine angemessene Sicherheit im Betrieb. Der DILA-22 ist mit Schraubklemmen ausgestattet, die eine einfache Installation und Verbindung ermöglichen. Dieses Hilfsschütz ist kombinierbar mit Hilfsschaltermodulen und bietet eine hohe Zuverlässigkeit und Langlebigkeit in anspruchsvollen Umgebungen.

Produktinfos

Betätigungsspannung: 190 V bei 50 Hz, 220 V bei 60 Hz
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Anzahl der Hilfskontakte als Wechsler: 0
Bemessungsbetriebsstrom Ie bei 400 V: 4 A
Schutzart: IP20
Anschlussart: Schraubklemmen
Spannungsart zur Betätigung: AC
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Anzahl der Hilfskontakte als Wechsler: 0
Bemessungssteuerspeisespannung AC 50 Hz: 190|190 V
Bemessungssteuerspeisespannung DC: 0|0 V
Bemessungsbetriebsstrom Ie, 400 V: 4 A
Anzahl der Hilfskontakte als Schließer, voreilend: 0
Anzahl der Hilfskontakte als Öffner, verzögert schaltend: 0
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 220|220 V
Anschlussart Hilfsstromkreis: Schraubanschluss
Montageart: DIN-Schiene/Schraube
Schnittstelle: Nein
Mit LED-Anzeige: Nein
Breite: 45
Höhe: 68
Tiefe: 75
Geeignet für Handbedienung: Nein
Spannungsart der Betriebsspannung: AC/DC
Bemessungsschaltstrom: 16
Betriebsspannung AC 50 Hz: 17|500
Betriebsspannung AC 60 Hz: 17|500
Betriebsspannung DC: 24|220
