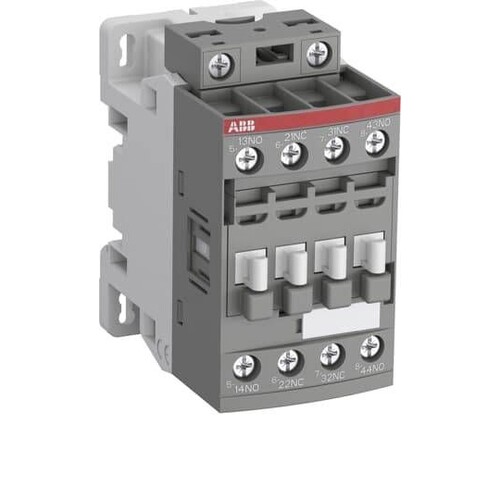

1SBH136061R2322 ABB Hilfsschütz NFZB22E 23 100-250V50/60HZ-DC

23470349
4728428
1 Stk
3471523105539
FR
85365080
ABB
NFZB22E-23 100-250V5
beantwortete(n) Fragen weitere Varianten
Die 4-poligen NFZB-Hilfsschütze erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt (zwangsgeführte Kontakte verfügbar). Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Sie besitzen eine elektronische Spulenschnittstelle, die einen großen Steuerspannungsbereich ermöglicht und große Steuerspannungschwankungen bewältigen kann. NFZB-Hilfsschütze haben einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.
Anmerkungen zur LIMMERT-KI

Der ABB Hilfsschütz NFZB22E ist ein zuverlässiges und vielseitiges Relais, das den neuesten Standards für rollende Eisenbahnfahrzeuge entspricht. Mit einer Bemessungssteuerspeisespannung von 100-250 V AC/DC und einem maximalen Betriebsstrom von 3 A bei 400 V ist dieses Relais ideal für die Schaltung von Hilfs- und Steuerstromkreisen. Es bietet zwei Schließerkontakte und zwei Öffnerkontakte, wobei es keine Wechslerkontakte aufweist. Der Temperaturbereich von -40° C bis +70° C ermöglicht den Einsatz in extremen Umgebungen. Der Hilfsschütz erfüllt die Anforderungen der IEC 60077 und EN 50155 sowie die Schock- und Vibrationsfestigkeit gemäß IEC 61373. Mit integriertem Überspannungsschutz und einer elektronischen Spulenschnittstelle ist der NFZB22E eine hervorragende Wahl für den Einsatz in der Bahnindustrie.

Produktinfos

Anzahl der Kontakte als Schließer: 2
Anzahl der Kontakte als Öffner: 2
Anzahl der Kontakte als Wechsler: 0
Bemessungssteuerspeisespannung AC 50/60 Hz: 100-250 V
Bemessungssteuerspeisespannung DC: 100-250 V
Bemessungsbetriebsstrom Ie bei 400 V: 3 A
Spannungsart zur Betätigung: AC/DC
Temperaturbereich: -40° C bis +70° C
Schutzart: IP00
Schock- und Vibrationsfestigkeit: IEC 61373 Kat. 1, Klasse B
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC/DC
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Anzahl der Hilfskontakte als Wechsler: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Bemessungsbetriebsstrom Ie, 400 V: 3 A
Anzahl der Hilfskontakte als Schließer, voreilend: 0
Anzahl der Hilfskontakte als Öffner, verzögert schaltend: 0
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Anschlussart Hilfsstromkreis: Schraubanschluss
Montageart: DIN-Schiene/Schraube
Schnittstelle: Nein
Handbedienung möglich: Nein
Mit LED-Anzeige: Nein
Anzahl der Schließer als Hauptkontakte: 0
