  6. 1SBH136061R2122 ABB Hilfsschütz NFZB22E 21 24 60V50/60HZ 20-60VDC

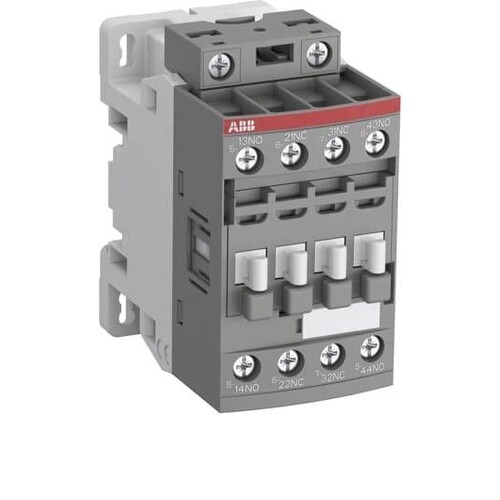

1SBH136061R2122 ABB Hilfsschütz NFZB22E 21 24 60V50/60HZ 20-60VDC

23470342
4728424
1 Stk
3471523105515
FR
85365080
weitere Infos weitere Infos ausblenden
ABB
NFZB22E-21 24-60V50/
beantwortete(n) Fragen weitere Varianten
Die 4-poligen NFZB-Hilfsschütze erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie werden zum Schalten von Hilfs- und Steuerstromkreisen eingesetzt (zwangsgeführte Kontakte verfügbar). Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Die Hilfsschütze ermöglichen die direkte Ansteuerung durch ¿24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. NFZB-Hilfsschütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) zwischen 24...250 V 50/60 Hz widerstehen. Sie besitzen einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ABB Hilfsschütz NFZB22E-21 ist ein hochentwickeltes Kontaktrelais, das speziell für den Einsatz in der Eisenbahnindustrie konzipiert wurde. Mit einer Bemessungssteuerspeisespannung von 24-60 V AC und 20-60 V DC bietet dieses Relais eine zuverlässige Schaltfunktion für Hilfs- und Steuerstromkreise. Es erfüllt die neuesten Normen für rollende Eisenbahnfahrzeuge und ist für den Einsatz in Fahrgast- und Führerständen geeignet. Der NFZB22E-21 zeichnet sich durch eine kompakte Bauweise aus, die eine Montage nebeneinander ermöglicht und dabei 15 % weniger Platz benötigt. Mit einer Betriebstemperatur von -40 bis +70 °C und einer maximalen Betriebshöhe von 3000 m ist dieses Relais äußerst vielseitig. Es bietet eine hohe Schaltfrequenz von bis zu 1200 Zyklen pro Stunde und ist mit einem integrierten Überspannungsschutz ausgestattet. Der NFZB22E-21 ist die ideale Wahl für anspruchsvolle Anwendungen in der Transportindustrie.

Produktinfos

Spannungsart zur Betätigung: AC/DC
Bemessungssteuerspeisespannung AC 50 Hz: 24-60 V
Bemessungssteuerspeisespannung DC: 20-60 V
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Anzahl der Hilfskontakte als Wechsler: 0
Bemessungsbetriebsstrom Ie bei 400 V: 3 A
Max. elektrische Schaltfrequenz (AC-15): 1200 Zyklen pro Stunde
Max. elektrische Schaltfrequenz (DC-13): 900 Zyklen pro Stunde
Schutzart (IP): nicht spezifiziert
Betriebstemperatur: -40 bis +70 °C
Lagertemperatur: -60 bis +80 °C
Max. Betriebshöhe: 3000 m
Abmessungen (B x H x T): 45 mm x 86 mm x 86 mm
Gewicht: 0,31 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

23470321
Preisanzeige nur nach Anmeldung
23470335
Preisanzeige nur nach Anmeldung
23470349
Preisanzeige nur nach Anmeldung
23470258
Preisanzeige nur nach Anmeldung
23470328
Preisanzeige nur nach Anmeldung
20756323
Preisanzeige nur nach Anmeldung
20756281
Preisanzeige nur nach Anmeldung
20756190
Preisanzeige nur nach Anmeldung
20756218
Preisanzeige nur nach Anmeldung
20756211
Preisanzeige nur nach Anmeldung
20756260
Preisanzeige nur nach Anmeldung
20756197
Preisanzeige nur nach Anmeldung
20756330
Preisanzeige nur nach Anmeldung
20069490
Preisanzeige nur nach Anmeldung
23470300
Preisanzeige nur nach Anmeldung
23470293
Preisanzeige nur nach Anmeldung
23470307
Preisanzeige nur nach Anmeldung
22000121
Preisanzeige nur nach Anmeldung
23470356
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Spannungsart zur Betätigung: AC/DC
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Anzahl der Hilfskontakte als Wechsler: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 20|60 V
Bemessungsbetriebsstrom Ie, 400 V: 3 A
Anzahl der Hilfskontakte als Schließer, voreilend: 0
Anzahl der Hilfskontakte als Öffner, verzögert schaltend: 0
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Anschlussart Hilfsstromkreis: Schraubanschluss
Montageart: DIN-Schiene/Schraube
Schnittstelle: Nein
Handbedienung möglich: Nein
Mit LED-Anzeige: Nein
Anzahl der Schließer als Hauptkontakte: 0
