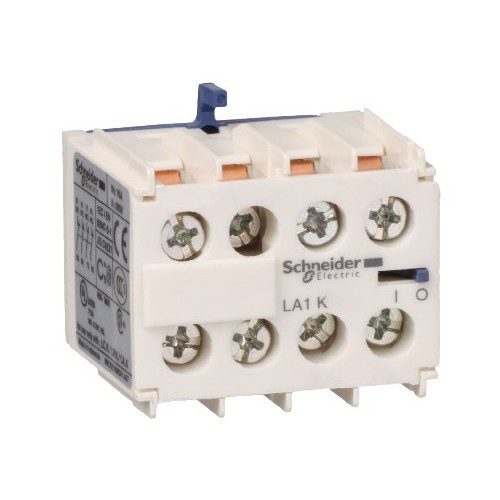

LA1KN04 Schneider E. Hilfskontaktblock Serie K 4

20111889
4813466
1 Stk
3389110500158
33389110500159
23389110500152
ID
8536909500
TeSys Hilfsschalterblöcke, unverzögert. Hilfsschalterblock, Schraubanschluss. Hilfsschalter 4 Ö, Montage Frontseitig, Verwendung LC1K. Mit Schraubklemmen, frontseitig aufrastbar.
Anmerkungen zur LIMMERT-KI

Der Hilfsschalterblock LA1 von Schneider Electric gehört zur TeSys K Serie und bietet eine zuverlässige Lösung für die Steuerung elektrischer Schaltungen. Mit 4 Öffnerkontakten und einer Betriebsbemessungsspannung von bis zu 690 V AC eignet sich dieser Hilfsschalterblock ideal für industrielle Anwendungen. Der Schraubanschluss ermöglicht eine einfache Installation, während die kompakte Bauweise mit Abmessungen von 30 mm Höhe, 38 mm Breite und 35 mm Tiefe Platz spart. Der Hilfsschalterblock ist für den Betrieb in einem Temperaturbereich von -25 bis 50 °C geeignet und erfüllt die Normen EN/IEC 60947-5-1 sowie UL 60947-5-1. Mit einem Gewicht von nur 45 g ist er leicht und handlich, was ihn zu einer praktischen Wahl für verschiedene Anwendungen macht.

Produktinfos

Baureihe: TeSys K
Produktname: TeSys K Hilfsschalterblock
Kurzbezeichnung: LA1
Kompatible Produktfamilie: TeSys K LC1K, TeSys K CA2K, TeSys K CA3K
Montageort: Vorne
Anzahl der Kontakte als Öffner: 4
Betriebsbemessungsspannung: 690 V AC
Bemessungsisolationsspannung: 690 V
Konventioneller thermischer Strom: 10 A (bei 50 °C)
Normen: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1
Bemessungseinschaltvermögen: 110 A bei <= 690 V AC
Zulässige Kurzzeitleistung: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
Min. Schaltstrom: 5 mA
Min. Schaltspannung: 17 V
Isolierwiderstand: > 10 MΩ
Anschlüsse: Schraubklemmen für 0,34…4 mm²
Anzugsdrehmoment: 1,3 Nm
Höhe: 30 mm
Breite: 38 mm
Tiefe: 35 mm
Produktgewicht: 0,045 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -25…50 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 4
Anzahl der Kontakte als Wechsler: 0
Montageart: Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 10 A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Ausführung: aufsteckbar
Fassung: 0
Anzahl der Fehlersignalschalter: 0
