GVAED101 Schneider E. FRONT RELATIVSCHALTER S(FEHLER) + S

28215510
5348669
1 Stk
3389119405478
13389119405475
43389119405476
CZ
8536508090
Motorschutzschalter mit thermischer und magnetischer Auslösung Diese Geräte sind einfach zu bedienen und einzurichten, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren.
Anmerkungen zur LIMMERT-KI

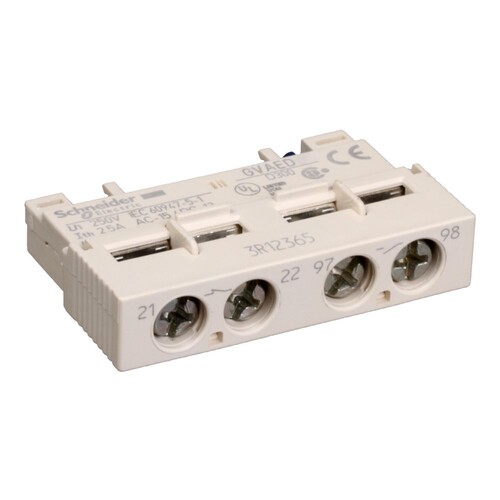

Der GVAED101 von Schneider Electric ist ein hochwertiger Hilfsschalterblock der TeSys Deca Baureihe, der speziell für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer kompakten Bauweise von 45 mm Breite, 11 mm Höhe und 29 mm Tiefe bietet er eine einfache Montage an der Vorderseite von Geräten. Der Hilfsschalter unterstützt eine Betriebsbemessungsspannung von 24 bis 240 V AC und 24 bis 60 V DC, wodurch er vielseitig einsetzbar ist. Mit einer mechanischen Lebensdauer von bis zu 100000 Zyklen und einem konventionellen thermischen Strom von 2,5 A gewährleistet er eine hohe Zuverlässigkeit. Der GVAED101 ist ideal für Anwendungen, die eine präzise Fehlerüberwachung erfordern, und erfüllt hohe Standards der elektrischen Sicherheit mit einer Bemessungs-Isolationsspannung von bis zu 690 V.

Produktinfos

Baureihe: TeSys Deca
Hilfsschalter: 1S+1S
Produktkompatibilität: GV3P, GV3L
Montageort: Vorderseite
Fehlersignal: 1 S, 2 S
Bemessungs-Isolationsspannung: 600 V (UL 508), 690 V (IEC 60947-1), 600 V (CSA C22.2 Nr. 14)
Betriebsbemessungsspannung: 24 - 240 V AC, 24 - 60 V DC
Konventioneller thermischer Strom: 2,5 A
Mechanische Lebensdauer: 100000 Zyklen
Min. Schaltstrom: 5 mA
Min. Schaltspannung: 17 V
Schutzart: GB2CB - Leistungsschalter, GG-Sicherung 10 A
Nennbetriebsleistung in VA: 300 VA bei 48 V AC-15, 400 VA bei 690 V AC-15, 500 VA bei 110…127 V AC-15, 500 VA bei 500 V AC-15, 650 VA bei 440 V AC-15, 720 VA bei 230…240 V AC-15, 850 VA bei 380…415 V AC-15
Nennbetriebsleistung in W: 120 W bei 240 V DC-13, 140 W bei 110 V DC-13, 140 W bei 24 V DC-13, 180 W bei 60 V DC-13, 240 W bei 48 V DC-13
Anzugsdrehmoment: 1,4 Nm
Höhe: 11 mm
Breite: 45 mm
Tiefe: 29 mm
Produktgewicht: 0,05 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Kontakte als Schließer: 2
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Wechsler: 0
Montageart: Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 0.5 A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Ausführung: integrierbar
Fassung: ohne
Anzahl der Fehlersignalschalter: 1
