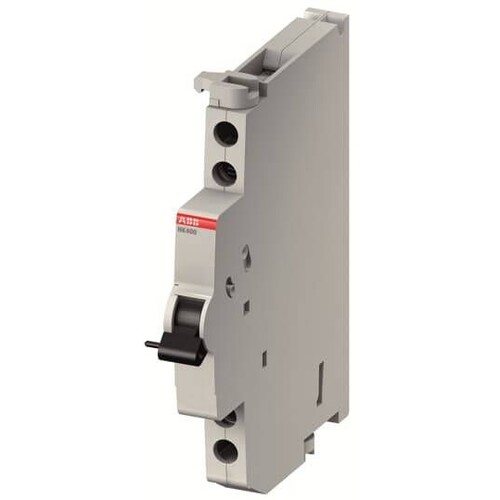

2CCS500900R0214 ABB Hilfskontakt HK40011 R, rechts

23913268
5396419
1 Stk
7612270108619
BG
85365080
ABB
2CCS500900R0214
beantwortete(n) Fragen weitere Varianten
Die Hilfs- und Signalkontakte werden jeweils links, beim Sicherungsautomat wahlweise auch rechts, an die Schutzgeräte angebaut. Für Hilfs- und Signalkontakte, die über SMISSLINE Hilfsstromschienen LA oder LB eingespeist werden, gibt es eine Version mit integrierter Kontaktierung. Daneben ist auch die konventionelle Einspeisung über Klemmen möglich. Der Hilfskontakt arbeitet analog zu den Hauptkontakten. Der Signalkontakt arbeitet nur bei elektrischer Auslösung. Diese kann mit der Testtaste simuliert werden. Nach jeder Auslösung ist der Signalkontakt mit der orangefarbenen Rückstelltaste wieder in die Ausgangslage zu bringen. Die Auslieferung der Hilfs- und Signalkontakte mit 1S und 1Ö und des Anschlussstützpunktes erfolgt mit einem Kontaktierungsstück zur direkten Kontaktierung auf einem Smissline TP Sockel. Der Signalkontakt Sammelalarm wie Hilfs- und Signalkontakte mit 2S und 2Ö haben zwei Kontaktierungsstücke. Signalkontakt Sammelalarm mit Kontaktierung über Hilfsstromschienen LA, LB: mit diesem Anbauelement kann eine kostengünstige Sammelalarmlösung realisiert werden ohne eine zusätzliche Verdrahtung.
Anmerkungen zur LIMMERT-KI

Der ABB Hilfskontakt HK40011-R ist eine zuverlässige Zusatzeinrichtung für Reiheneinbaugeräte, die werkseitig angebaut ist und sich ideal für den rechtsseitigen Anbau an LS- und FI-Schaltern eignet. Mit einer Baubreite von nur 0,5 TE bietet dieser Hilfsschalter eine kompakte Lösung für Ihre Schaltanlagen. Er verfügt über einen Schließer und einen Öffner, während er keine Wechslerkontakte hat. Der Hilfskontakt ist für einen Bemessungsbetriebsstrom von 2 A bei AC-15, 230 V konzipiert und wird über einen Schraubanschluss angeschlossen. Diese Eigenschaften machen ihn zu einer optimalen Wahl für effiziente und platzsparende Installationen in elektrischen Systemen.

Produktinfos

Zusatzeinrichtung: Werkseitig angebaut
Baubreite (TE): 0,5 TE
Anzahl der Schließer: 1
Anzahl der Öffner: 1
Anzahl der Wechsler: 0
Montageart: Seitenanbau
Bemessungsbetriebsstrom bei AC-15, 230 V: 2 A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Montageart: Seitenanbau
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 2 A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Fassung: ohne
Anzahl der Fehlersignalschalter: 1
