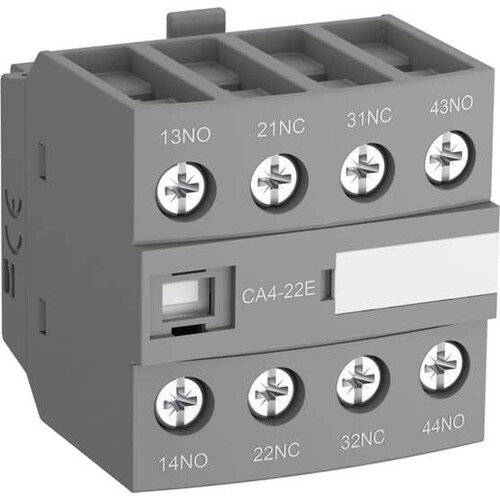

1SBN010140R1022 ABB CA4-22E Hilfskontakt block für Schütze AF26...AF38..-30-00

20030297
2354142
1 Stk
3471523130128
PL
85369010
ABB
CA4-22E Hilfskontakt
beantwortete(n) Fragen weitere Varianten
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt., Typen von Hilfskontaktblöcken für frontseitige Montage: ¿ CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten, ¿ CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner ¿ CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn., Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen). Typen von Hilfskontaktblöcken für seitliche Montage:, ¿ CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten. Zum Anbau auf der rechten bzw. linken Seite des Schützes., Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Anmerkungen zur LIMMERT-KI

Der ABB CA4-22E Hilfskontaktblock ist eine zuverlässige Lösung für die Erweiterung von Schützschaltungen in industriellen Anwendungen. Mit einer kompakten Baugröße von 43 mm x 43 mm x 39,5 mm und einem Gewicht von nur 0,055 kg, bietet dieser 4-polige Kontaktblock eine einfache Frontmontage und ist mit Schraubanschlüssen ausgestattet. Der CA4-22E verfügt über 2 Schließer- und 2 Öffnerkontakte, die eine maximale Schaltfrequenz von 1200 Zyklen pro Stunde bei AC-15 ermöglichen. Mit einer Bemessungsisolationsspannung von 690 V ist dieser Kontaktblock ideal für Standardindustrieumgebungen geeignet und bietet eine hohe Zuverlässigkeit und Flexibilität in der Anwendung. Die einfache Installation und die robuste Bauweise machen den CA4-22E zu einer ausgezeichneten Wahl für Steuerstromkreise.

Produktinfos

Anzahl der Kontakte als Schließer: 2
Anzahl der Kontakte als Öffner: 2
Anzahl der Kontakte als Wechsler: 0
Montageart: Frontmontage
Breite: 43 mm
Höhe: 43 mm
Tiefe: 39,5 mm
Gewicht: 0,055 kg
Bemessungsbetriebsstrom AC-15 bei 230 V: 4 A
Anschlussart: Schraubanschluss
Maximale Schaltfrequenz (AC-15): 1200 Zyklen pro Stunde
Maximale Schaltfrequenz (DC-13): 900 Zyklen pro Stunde
Anzahl der Pole: 4
Bemessungsisolationsspannung: 690 V
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Kontakte als Schließer: 2
Anzahl der Kontakte als Öffner: 2
Anzahl der Kontakte als Wechsler: 0
Montageart: Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4 A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Ausführung: aufsteckbar
Fassung: ohne
Anzahl der Fehlersignalschalter: 0
