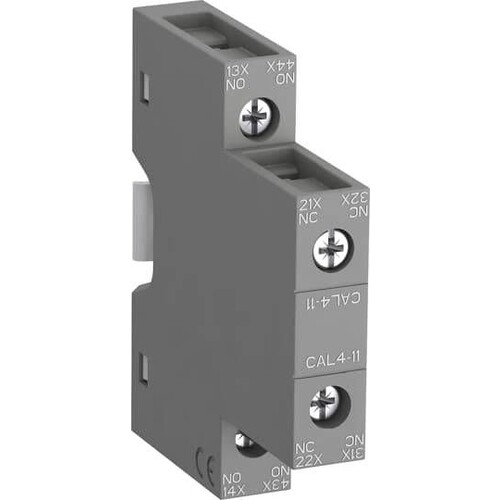

1SBN010120R1011 ABB CAL4-11 Hilfskontakt block seitlich für Schütze AF09...AF38

20675704
2354140
1 Stk
3471523130043
CZ
85369010
ABB
CAL4-11 Hilfskontakt
beantwortete(n) Fragen weitere Varianten
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt., Typen von Hilfskontaktblöcken für frontseitige Montage: ¿ CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten, ¿ CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner ¿ CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn., Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen). Typen von Hilfskontaktblöcken für seitliche Montage:, ¿ CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten. Zum Anbau auf der rechten bzw. linken Seite des Schützes., Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Anmerkungen zur LIMMERT-KI

Der ABB CAL4-11 Hilfskontaktblock ist ein vielseitiges Zubehör für Schütze, das sich ideal für die Verwendung in Standardindustrieumgebungen eignet. Mit einer Montageart für den Seitenanbau bietet dieser Kontaktblock eine einfache Installation und eine zuverlässige Leistung. Er verfügt über 1 Schließer- und 1 Öffnerkontakt, die eine maximale elektrische Schaltfrequenz von bis zu 1200 Zyklen pro Stunde ermöglichen. Die Verbindungskapazität der Hilfsschaltung unterstützt flexible Kabel mit Ferrulen von 0,75 bis 2,5 mm², was die Integration in bestehende Systeme erleichtert. Mit einer Nennisolationsspannung von 690 V und einer Nennimpulsfestigkeitsspannung von 6 kV ist dieser Hilfskontaktblock robust und zuverlässig. Der CAL4-11 ist die ideale Wahl für Anwendungen, die eine effiziente Steuerung und Überwachung erfordern.

Produktinfos

Produktart: Hilfskontaktblock
Montageart: Seitenanbau
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Verbindungskapazität Hilfsschaltung: Flexible mit Ferrule 1/2x 0,75 ... 2,5 mm²
Bemessungsbetriebsstrom AC-15 (230 V): 4 A
Bemessungsbetriebsstrom DC-13 (24 V): 6 A
Maximale elektrische Schaltfrequenz AC-15: 1200 Zyklen pro Stunde
Maximale mechanische Schaltfrequenz: 3600 Zyklen pro Stunde
Nennimpulsfestigkeitsspannung (Uimp): 6 kV
Nennisolationsspannung (U): 690 V
Schutzart: IP00
Drahtabisolierlänge: 10 mm
Tightening Torque: 1,2 N·m
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Montageart: Seitenanbau
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4 A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Ausführung: aufsteckbar
Fassung: ohne
Anzahl der Fehlersignalschalter: 0
