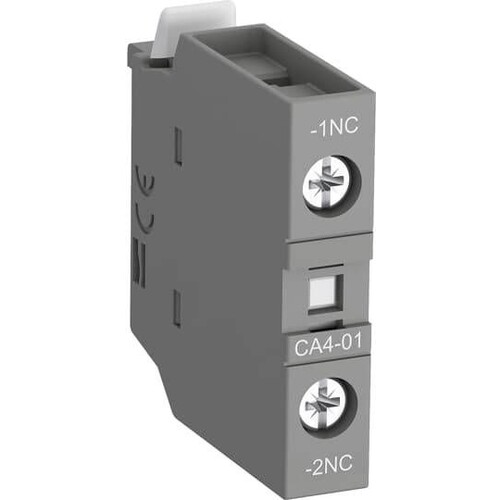

1SBN010110R1001 ABB CA4-01 Hilfsschalter 1Ö für Schütz AF09...AF96

20136550
2354138
1 Stk
3471523130029
CZ
85369010
ABB
CA4-01 Hilfskontaktb
beantwortete(n) Fragen weitere Varianten
Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt., Typen von Hilfskontaktblöcken für frontseitige Montage: ¿ CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten, ¿ CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner ¿ CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn., Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen). Typen von Hilfskontaktblöcken für seitliche Montage:, ¿ CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten. Zum Anbau auf der rechten bzw. linken Seite des Schützes., Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
Anmerkungen zur LIMMERT-KI

Der ABB CA4-01 Hilfsschalter ist ein zuverlässiges Zubehör für Blockschütze, das eine effektive Steuerung von Hilfsstromkreisen ermöglicht. Mit einem kompakten Design und einer Frontmontage ist dieser Hilfsschalter einfach zu installieren und zu bedienen. Er bietet einen Schaltkontakt mit 1 Öffner und ist für eine maximale elektrische Schaltfrequenz von 1200 Zyklen pro Stunde bei AC-15 ausgelegt. Der CA4-01 unterstützt eine Verbindungskapazität von flexiblen Leitungen und ist für eine Bemessungsisolationsspannung von bis zu 690 V geeignet. Mit einer maximalen mechanischen Schaltfrequenz von 3600 Zyklen pro Stunde ist dieser Hilfsschalter ideal für industrielle Anwendungen, die Zuverlässigkeit und Effizienz erfordern. Der Anschluss erfolgt über Schraubklemmen, was eine sichere und stabile Verbindung gewährleistet.

Produktinfos

Produktart: Hilfsschalter
Modell: CA4-01
Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Montageart: Frontbefestigung
Bemessungsbetriebsstrom AC-15 (230 V): 4 A
Verbindungskapazität Hilfsschaltung: Flexible mit Ferrule 1/2x 0.75 ... 2.5 mm²
Maximale elektrische Schaltfrequenz AC-15: 1200 Zyklen/Stunde
Maximale mechanische Schaltfrequenz: 3600 Zyklen/Stunde
Anschlussart: Schraubanschluss
Bemessungsisolationsspannung: 690 V
Rated Short-time Withstand Current (Icw) für 1 s: 100 A
Tightening Torque: 1.2 N·m
Rated Operational Voltage Hilfsschaltung: 24 ... 690 V
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Kontakte als Schließer: 0
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Wechsler: 0
Montageart: Frontbefestigung
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4 A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Ausführung: aufsteckbar
Fassung: ohne
Anzahl der Fehlersignalschalter: 0
