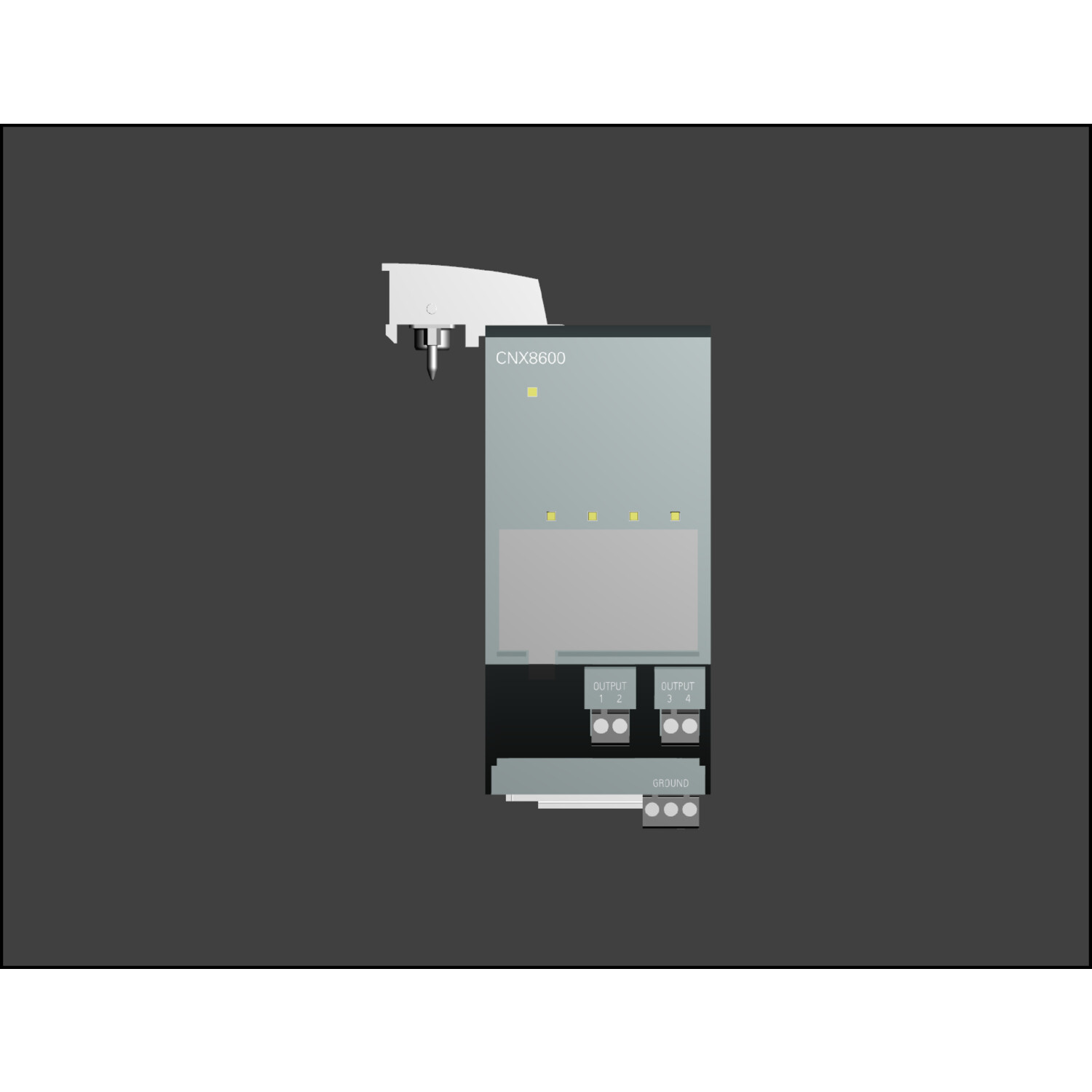

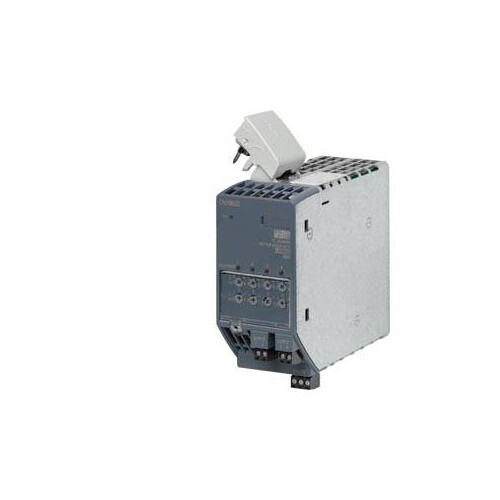

6EP4436-8XB00-0CY0 SIEMENS SITOP CNX8600 4X 5A Erweiterungsmodul f. PSU8600

10107146
3720954
1 Stk
4025515154488
AT
85049090
6EP4436-8XB00-0CY0
beantwortete(n) Fragen weitere Varianten
SITOP CNX8600 4x5 A Erweiterungsmodul fuer PSU8600 Ausgang: DC 24 V/4x 5 A *EX-Zulassung nicht mehr verfügbar* Die Erweiterungsmodule SITOP CNX8600 sind Teil des Systembaukastens der SITOP PSU8600 und erweitern das Grundgerät in der Anzahl der selektiv überwachten Ausgänge. An ein Grundgerät PSU8600 können bis zu vier Erweiterungsmodule CNX8600 beliebig kombinierbar angeschlossen werden. Die Verbindung erfolgt an der Oberseite der Module ohne jeglichen Verdrahtungsaufwand über den System Clip Link, einen Verbindungsstecker für Systemdaten und Energieversorgung. Das Stromversorgungssystem PSU8600 mit vollständiger TIA-Einbindung setzt neuen Standard in Sachen Anlagenzuverlässigkeit und Effizienz.
Anmerkungen zur LIMMERT-KI

Das SITOP CNX8600 4x5A Erweiterungsmodul von Siemens ist eine leistungsstarke Ergänzung für die PSU8600 Stromversorgungsreihe. Mit vier geregelten Ausgängen, die jeweils 5 A bei einer Ausgangsspannung von 24 V liefern, bietet dieses Modul eine hohe Flexibilität und Effizienz in industriellen Anwendungen. Die relative Gesamttoleranz der Spannung beträgt nur 3 %, was eine präzise und stabile Leistung gewährleistet. Dank des hohen Wirkungsgrads von 97 % und einer Verlustleistung von nur 15 W bei Nennwert ist das Modul besonders energieeffizient. Mit einem robusten Gehäuse von 60 mm Breite, 125 mm Höhe und 150 mm Tiefe ist es für den Betrieb in einem Temperaturbereich von -25 bis +60 °C ausgelegt. Das Modul ist einfach zu installieren, da es auf einer Normprofilschiene montiert werden kann und über Steckklemmen mit Schraubanschluss verfügt. Die lange MTBF von 358 372 Stunden unterstreicht die Zuverlässigkeit dieses Produkts.

Produktinfos

Ausgangsspannung: 24 V
Anzahl der Ausgänge: 4
Ausgangsstrom je Ausgang: 5 A
relative Gesamttoleranz der Spannung: 3 %
Restwelligkeit maximal: 100 mV
Spannungsspitze maximal: 200 mV
einstellbare Ausgangsspannung: 4 ... 28 V
Wirkungsgrad: 97 %
Verlustleistung bei Nennwert: 15 W
Schutzart (IP): IP20
Umgebungstemperatur während Betrieb: -25 ... +60 °C

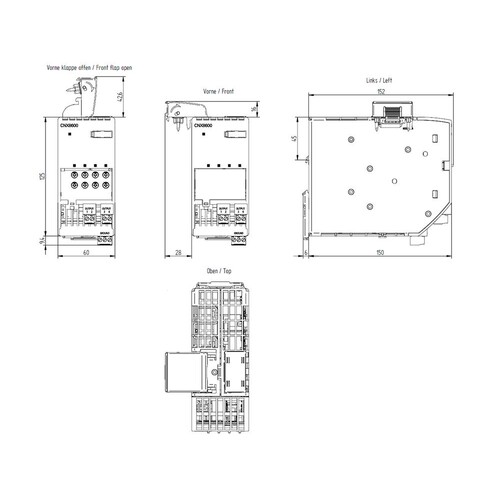

Breite des Gehäuses: 60 mm
Höhe des Gehäuses: 125 mm
Tiefe des Gehäuses: 150 mm
Nettogewicht: 1,15 kg
Befestigungsart: auf Normprofilschiene EN 60715 aufschnappbar
MTBF bei 40 °C: 358 372 h
Eignung zum Zusammenwirken Systembaukasten: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Geeignet für Reiheneinbau: Ja
1. Ausgangsspannung: 5|24 V
Leistungsabgabe: 480 W
Bemessungsversorgungsspannung AC 50 Hz: 225 V
Spannungsart der Versorgungsspannung: 24
Max. Ausgangsstrom 1: 20 A
Breite in Teilungseinheiten: 5
Leistungsaufnahme: 1 VA
Kurzschlussfest: Ja
Tragschienenmontage möglich: Ja
Schutzart (IP): IP20
Weitere Details
2. Ausgangsspannung: 5|24 V
3. Ausgangsspannung: 5|24 V
Max. Ausgangsstrom 2: 5 A
Max. Ausgangsstrom 3: 5 A
Ausgangsspannung einstellbar: Ja
Ausgangsspannung geregelt: Ja
Stabilisiert: 1|24
Ausführung des elektrischen Anschlusses: Schraubanschluss
Wandmontage möglich: Nein
Einbauhöhe: 225 mm
Direktmontage möglich: Nein
Breite: 60 mm
Höhe: 125 mm
Tiefe: 150 mm
Geeignet für Sicherheitsfunktionen: 150
Einbaubreite: 60 mm
Nennwert Ausgangsspannung 1: 24 V
Nennwert Ausgangsspannung 2: 24 V
Nennwert Ausgangsspannung 3: 24 V
Nennwert Ausgangsstrom 1: 20 A
Nennwert Ausgangsstrom 2: 5 A
Nennwert Ausgangsstrom 3: 5 A
SIL gemäß IEC 61508: 5|24
