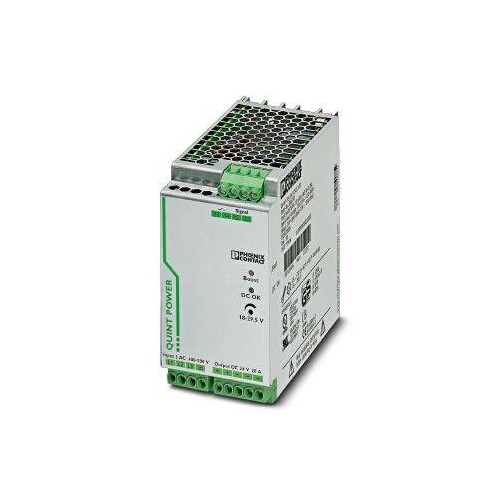

2866792 PHOENIX QUINT-PS/3AC/24DC/20 Stromversorgung

20274513
4898975
1 Stk
4046356152907
TH
85044095
Primär getaktete Stromversorgung QUINT POWER, Schraubanschluss, SFB Technology (Selective Fuse Breaking), Eingang: 3-phasig, Ausgang: 24 V DC / 20 A
Anmerkungen zur LIMMERT-KI

Die QUINT-PS/3AC/24DC/20 von Phoenix Contact ist eine hochleistungsfähige Stromversorgung, die für die Tragschienenmontage konzipiert wurde. Mit einer Eingangsspannung von 3-phasigen 400 V AC bis 500 V AC und einer stabilen Ausgangsspannung von 24 V DC bei 20 A bietet sie herausragende Leistung und Zuverlässigkeit. Die integrierte SFB Technology (Selective Fuse Breaking Technology) sorgt für eine hohe Anlagenverfügbarkeit, indem sie fehlerhafte Strompfade selektiv abschaltet. Mit einem kompakten Design von 69 mm Breite, 130 mm Höhe und 125 mm Tiefe ist diese Stromversorgung ideal für Anwendungen, die eine platzsparende Lösung erfordern. Die Schutzart IP20 und ein breiter Temperaturbereich von -25 °C bis 70 °C machen sie zu einer robusten Wahl für industrielle Umgebungen. Die QUINT-PS Stromversorgung bietet nicht nur hohe Effizienz mit einem Wirkungsgrad von über 93 %, sondern auch eine umfassende Diagnosefunktion zur Überwachung von Ausgangsspannung und -strom.

Produktinfos

Eingangsspannungsbereich: 3x 400 V AC ... 500 V AC
Eingangsspannungsbereich AC: 3x 320 V AC ... 575 V AC
Eingangsspannungsbereich DC: 450 V DC ... 800 V DC
Frequenzbereich AC: 45 Hz ... 65 Hz
Stromaufnahme bei 400 V AC: 3x 1,6 A
Stromaufnahme bei 500 V AC: 3x 1,3 A
Ausgangsspannung: 24 V DC ±1 %
Ausgangsstrom: 20 A (-25 °C ... 60 °C, U = 24 V DC)
Ausgangsstrom mit POWER BOOST: 26 A (-25 °C ... 40 °C)
Abmessungen (B x H x T): 69 mm x 130 mm x 125 mm
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 70 °C
Umgebungstemperatur (Lagerung): -40 °C ... 85 °C
Gewicht: 1,5 kg
Wirkungsgrad: > 93 %
Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Geeignet für Reiheneinbau: Nein
1. Ausgangsspannung: 24|29.5 V
Leistungsabgabe: 480 W
Bemessungsversorgungsspannung AC 50 Hz: 400|500 V
Bemessungsversorgungsspannung DC: 450|800 V
Spannungsart der Versorgungsspannung: AC/DC
Max. Ausgangsstrom 1: 26 A
Leistungsaufnahme: 783 VA
Kurzschlussfest: Ja
Tragschienenmontage möglich: Ja
Schutzart (IP): IP20
Weitere Details
Ausgangsspannung einstellbar: Ja
Bemessungsversorgungsspannung AC 60 Hz: 400|575 V
Ausgangsspannung geregelt: Ja
Stabilisiert: Ja
Ausführung des elektrischen Anschlusses: Schraubanschluss
Wandmontage möglich: Nein
Einbauhöhe: 130 mm
Direktmontage möglich: Nein
Breite: 69 mm
Höhe: 130 mm
Tiefe: 122 mm
Geeignet für Sicherheitsfunktionen: Ja
Nennwert Ausgangsspannung 1: 24 V
Nennwert Ausgangsstrom 1: 20 A
SIL gemäß IEC 61508: ohne
