1SVR360563R1001 ABB 1SVR360563R1001 CP C.1 24/5.0

27513039
2898118
1 Stk
4013614503818
CN
85044095
ABB
CP-C.1 24/5.0
beantwortete(n) Fragen weitere Varianten

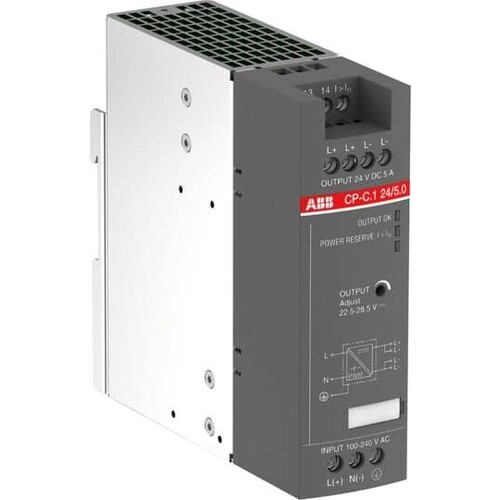

CP-C.1 24/5.0 ist ein Netzteil der Baureihe CP-C.1. Das primär-getaktete Schaltnetzteil bietet einen großen Eingangsspannungsbereich von 85-264 V AC und 90-300 V DC, die Bemessungseingangsspannung beträgt 110-240V AC. Die Bemessungsausgangsleictung beträgt 120 W, der Bemessungsausgangsstrom beträgt 5 A bei einer Ausgangsspannung von 24 V DC. Die Ausgangsspannung kann im Bereich von 22,5 V bis 28,5 V DC eingestellt werden. Das Netzteil besitzt eine U/I-Ausgangskennlinie mit einer Leistungsreserve von bis zu 50%. Die Parallelschaltung der Ausgänge zur Leistungserhöhung oder Redundanz ist möglich. Weitere Eigenschaften isnd ein PFC (Power-Factor-Correction) nach EN 61000-3-2. Redundanzeinheiten und Puffermodule sind als Zubehör verfügbar.
Anmerkungen zur LIMMERT-KI

Das ABB CP-C.1 24/5.0 Schaltnetzteil ist eine hochleistungsfähige und zuverlässige Lösung für industrielle Anwendungen. Mit einer Ausgangsspannung von 24 V DC und einem maximalen Ausgangsstrom von 5 A bietet es eine Leistungsabgabe von 120 W. Der breite Eingangsspannungsbereich von 85-264 V AC und 90-300 V DC ermöglicht eine flexible Integration in verschiedene Systeme. Die Ausgangsspannung ist zwischen 22,5 V und 28,5 V einstellbar und bietet eine hohe Effizienz von bis zu 93 %. Mit einer integrierten Leistungsreserve von 150 % bei Temperaturen bis zu 40 °C und Schutzarten wie IP20 ist dieses Netzteil ideal für anspruchsvolle Anwendungen. Zudem sorgt der Übertemperaturschutz und die Kurzschlussfestigkeit für zusätzliche Sicherheit. Das Gerät unterstützt die freie Konvektionskühlung und ermöglicht eine einfache Tragschienenmontage, was die Installation erleichtert.

Produktinfos

Ausgangsspannung: 24 V DC
Max. Ausgangsstrom: 5 A
Leistungsabgabe: 120 W
Eingangsspannungsbereich: 85-264 V AC, 90-300 V DC
Einstellbare Ausgangsspannung: 22,5-28,5 V DC
Effizienz: bis zu 93 %
Leistungsreserve: 150 % bei Ta ≤ 40 °C
Schutzart (IP): IP20
Kurzschlussfest: Ja
Tragschienenmontage möglich: Ja
Kühlung: Freie Konvektionskühlung
Übertemperaturschutz: Ja
PFC (Power-Factor-Correction): Ja
Parallelschaltung möglich: Ja
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Geeignet für Reiheneinbau: Nein
1. Ausgangsspannung: 24|24 V
Leistungsabgabe: 120 W
Bemessungsversorgungsspannung AC 50 Hz: 85|264 V
Bemessungsversorgungsspannung DC: 90|300 V
Spannungsart der Versorgungsspannung: AC/DC
Max. Ausgangsstrom 1: 7.5 A
Leistungsaufnahme: 132 VA
Kurzschlussfest: Ja
Tragschienenmontage möglich: Ja
Schutzart (IP): IP20
Weitere Details
2. Ausgangsspannung: 0|0 V
3. Ausgangsspannung: 0|0 V
Max. Ausgangsstrom 2: 0 A
Max. Ausgangsstrom 3: 0 A
Ausgangsspannung einstellbar: Nein
Bemessungsversorgungsspannung AC 60 Hz: 85|264 V
Ausgangsspannung geregelt: Ja
Stabilisiert: Ja
Ausführung des elektrischen Anschlusses: Schraubanschluss
Wandmontage möglich: Nein
Einbauhöhe: 129.4 mm
Direktmontage möglich: Nein
Breite: 40 mm
Höhe: 129.4 mm
Tiefe: 136 mm
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: ohne
Einbaubreite: 40 mm
Nennwert Ausgangsspannung 1: 24 V
Nennwert Ausgangsspannung 2: 0 V
Nennwert Ausgangsspannung 3: 0 V
Nennwert Ausgangsstrom 1: 5 A
Nennwert Ausgangsstrom 2: 0 A
Nennwert Ausgangsstrom 3: 0 A
SIL gemäß IEC 61508: ohne
