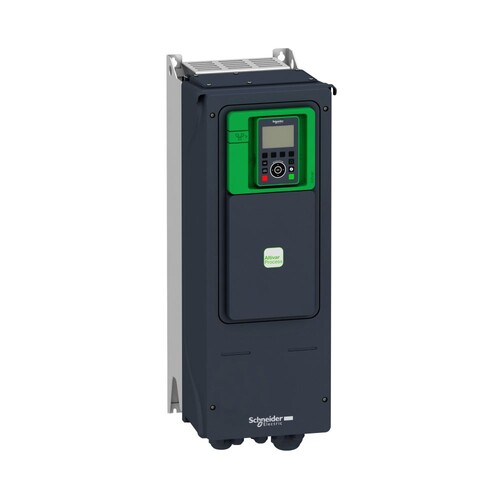

ATV950U15N4 Schneider E. ATV950 IP55 1,5KW 3X400V C2-FILTER

28933983
1443642
1 Stk
3606480883743
CN
8504409590
Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern & Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter ATV950, mit Bremsmodul/Schalter. Abmessungen 264 x 678 x 272 mm, Leistung KW 1,5 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der ATV950U15N4 von Schneider Electric ist ein leistungsstarker Frequenzumrichter mit einer Leistung von 1,5 kW, der für dreiphasige Versorgungsspannungen von 380 bis 480 V ausgelegt ist. Mit einer maximalen Ausgangsfrequenz von 500 Hz und einem Nennausgangsstrom von 4 A ist dieser Umrichter ideal für die Steuerung von Asynchronmotoren in verschiedenen Anwendungen. Die Schutzart IP55 gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Umgebungen. Die kompakten Abmessungen von 264 x 678 x 272 mm ermöglichen eine einfache Installation, während die vertikale Montageposition für eine optimale Kühlung sorgt. Der ATV950 ist mit einem integrierten Webserver ausgestattet, der eine einfache Systemkonfiguration und Überwachung ermöglicht. Darüber hinaus bietet er eine Vielzahl von Kommunikationsschnittstellen, um den Anforderungen moderner Automatisierungslösungen gerecht zu werden.

Produktinfos

Typ: Frequenzumrichter
Leistung: 1,5 kW
Versorgungsspannung: 380-480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 4 A
Schutzart (IP): IP55
Abmessungen (B x H x T): 264 x 678 x 272 mm
Montageposition: vertikal (±10°)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 1.5 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 1.5 kW
Schutzart (IP): IP55
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 4 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Ja
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|480
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 3
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Nein
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 678 mm
Breite: 264 mm
Tiefe: 272 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 1
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
