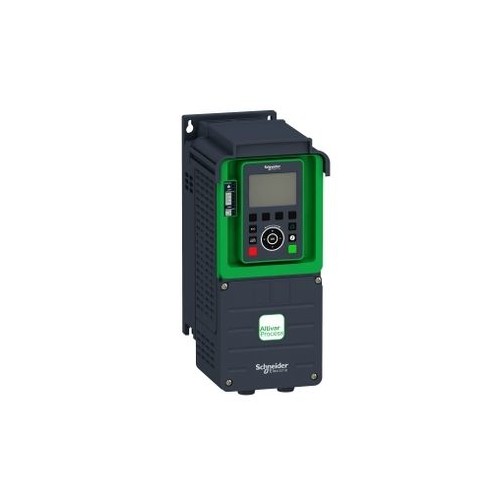

ATV930U22N4 Schneider E. ATV930 IP21 2,2KW 3X400V C2-FILTER

24504712
1443605
1 Stk
3606480883279
73606480883278
ID
8504409590
Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern & Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter ATV930, mit Bremsmodul. Abmessungen 144 x 350 x 206 mm, Leistung KW 2,2 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der Altivar Process ATV930 von Schneider Electric ist ein leistungsstarker Frequenzumrichter, der speziell für industrielle Anwendungen entwickelt wurde. Mit einer Leistung von 2,2 kW und einer Versorgungsspannung von 380 bis 480 V eignet sich dieses Gerät ideal für den Betrieb von synchronen und asynchronen Motoren. Der ATV930 bietet eine maximale Ausgangsfrequenz von 500 Hz und ist mit einem integrierten EMC-Filter ausgestattet, was ihn zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen macht. Die Wandmontage ermöglicht eine flexible Installation, während die Schutzart IP21 zusätzlichen Schutz bietet. Mit einer Vielzahl von Kommunikationsprotokollen wie Modbus TCP und EtherNet/IP ist der ATV930 in der Lage, nahtlos in moderne Automatisierungssysteme integriert zu werden. Seine kompakten Abmessungen von 144 x 350 x 206 mm und ein Gewicht von nur 4,5 kg machen ihn zu einer praktischen Lösung für verschiedene Anwendungen in der Industrie.

Produktinfos

Produktart: Frequenzumrichter
Leistung: 2,2 kW
Versorgungsspannung: 380...480 V
Phasenanzahl: 3 Phasen
Maximale Ausgangsfrequenz: 500 Hz
Schutzart (IP): IP21
Montageart: Wandmontage
Kommunikationsprotokoll: Modbus TCP, EtherNet/IP, Modbus seriell
Kontinuierlicher Ausgangsstrom: 5,6 A bei normaler Belastung
Maximale Ausgangsspannung: 480 V
Abmessungen (B x H x T): 144 x 350 x 206 mm
Gewicht: 4,5 kg
EMC-Filter: Integriert
Anzahl der digitalen Eingänge: 10
Anzahl der analogen Eingänge: 3
Anzahl der Relaisausgänge: 3
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 2.2 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 2.2 kW
Schutzart (IP): IP21
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 5.6 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Ja
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|480
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 3
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Ja
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 350 mm
Breite: 144 mm
Tiefe: 206 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 1
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
