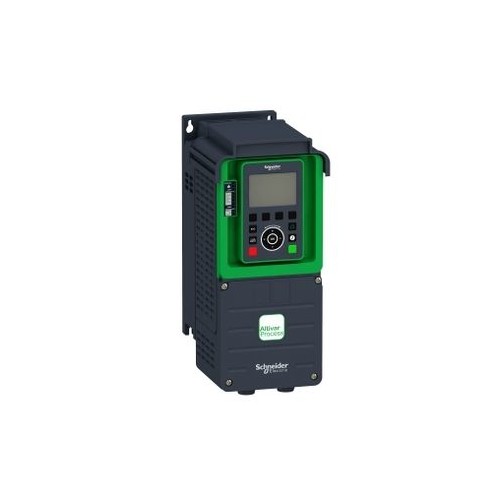

ATV930U15N4 Schneider E. ATV930 IP21 1,5KW 3X400V C2-FILTER

24504698
1443603
1 Stk
3606480883262
73606480883261
ID
8504409590
Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern & Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter ATV930, mit Bremsmodul. Abmessungen 144 x 350 x 206 mm, Leistung KW 1,5 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der ATV930U15N4 Frequenzumrichter von Schneider Electric ist eine leistungsstarke Lösung für variable Geschwindigkeitsantriebe in industriellen Anwendungen. Mit einer Motorleistung von 1,5 kW und einer Nennbetriebsspannung von 380-480 V bietet dieser Umrichter eine hohe Flexibilität und Effizienz. Die IP21 Schutzart gewährleistet eine zuverlässige Leistung in geschützten Umgebungen. Der ATV930 ist mit einem integrierten Bremsmodul und einem EMV-Filter ausgestattet, was die Installation und den Betrieb erleichtert. Dank der Unterstützung von Kommunikationsprotokollen wie Modbus TCP und EtherNet/IP ist eine einfache Integration in bestehende Systeme möglich. Mit einer maximalen Ausgangsfrequenz von 500 Hz und einem kompakten Design (144 x 350 x 206 mm) ist dieser Frequenzumrichter ideal für Anwendungen wie Förderbänder, Krane und Mischanlagen. Die integrierten Sicherheitsfunktionen sorgen für einen sicheren Betrieb und erhöhen die Zuverlässigkeit des Systems.

Produktinfos

Baureihe: Altivar Prozess ATV900
Geräteanwendung: Industrieanwendung
Produkt- oder Komponententyp: Antrieb mit variabler Geschwindigkeit
Produktbestimmung: Asynchronmotoren, Synchronmotoren
Produktspezifische Anwendung: Prozess für industrielle Anwendungen
Variante: Mit Brems-Chopper
Anzahl von Netzwerkphasen: 3 Phasen
Montagemodus: Aufputzmontage
Kommunikationsprotokoll: Modbus TCP, EtherNet/IP, Modbus, seriell
Nennbetriebsspannung: 380-480 V -15 - +10 %
Motorleistung: 1,5 kW (Normalbetrieb), 0,75 kW (Schwerlastbetrieb)
Ausgangs Bemessungsstrom: 4 A bei 4 kHz (Normalbetrieb), 2,2 A bei 4 kHz (Schwerlastbetrieb)
EMV-Filter: Integriert
IP-Schutzart: IP21
Breite: 144 mm
Höhe: 350 mm
Tiefe: 206 mm
Produktgewicht: 4,5 kg
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50 - 60 Hz
Max. Ausgangsspannung: 480 V
Nennausgangsstrom: 4 A
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Netzspannung: 380|480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 1.5 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 1.5 kW
Schutzart (IP): IP21
Relative symmetrische Netzfrequenztoleranz: 5 %
Relative symmetrische Netzspannungstoleranz: 10 %
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 4 A
Weitere Details
Mit Bedienelement: Ja
Einsatz im Industriebereich zulässig: Ja
Einsatz im Wohn- und Gewerbebereich zulässig: Ja
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Ja
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Ja
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|480
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 3
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen USB: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit optischer Schnittstelle: Ja
Mit PC-Anschluss: Nein
Bremschopper integriert: Nein
4-Quadrantenbetrieb möglich: Ja
Art des Umrichters: EV009484|480
Höhe: 350 mm
Breite: 144 mm
Tiefe: 206 mm
Leistungsaufnahme: 0
Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 1
Anzahl der analogen Eingänge: 3
Anzahl der analogen Ausgänge: 2
